| transistor856 | Дата: Четверг, 20.11.2014, 21:27 | Сообщение # 2851 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| а можете выложить печать по которой собирали
|
| |
| |
| янукович | Дата: Четверг, 20.11.2014, 21:31 | Сообщение # 2852 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Сейчас печатку не найду.... где-то на другом компе. Вот так ТЛ-ку можно подключить... Стрелочка, это на 3-ю ногу МСР602
Сообщение отредактировал янукович - Четверг, 20.11.2014, 21:34 |
| |
| |
| transistor856 | Дата: Четверг, 20.11.2014, 21:38 | Сообщение # 2853 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| а как эта,что скажете?
|
| |
| |
| янукович | Дата: Четверг, 20.11.2014, 21:46 | Сообщение # 2854 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Так они все простые и нормальные... кое-что выбросить, некоторые номиналы заменить... и все будет хорошо. Я-то делал полностью в ДИП-пе. Распечатайте и сверьте с схемой.
|
| |
| |
| transistor856 | Дата: Четверг, 20.11.2014, 21:54 | Сообщение # 2855 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| ок,спасибо,буду делать,а что именно выбросить и заменить?
|
| |
| |
| янукович | Дата: Четверг, 20.11.2014, 21:57 | Сообщение # 2856 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Если будете делать на ТЛ-ке, то выбросить весь делитель, номиналы многих деталей на этой печатке на совпадают с схемой... Скорее всего, это одна из самых первых печаток. После были изменения в схеме, а в плату их не внесли.
|
| |
| |
| янукович | Дата: Четверг, 20.11.2014, 22:00 | Сообщение # 2857 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Обратите внимание на Р6, С10,С9,С2,Р9... все не просматривал...
|
| |
| |
| transistor856 | Дата: Четверг, 20.11.2014, 22:05 | Сообщение # 2858 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| ну и на этом пока спасибо
|
| |
| |
| янукович | Дата: Пятница, 21.11.2014, 05:37 | Сообщение # 2859 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Еще дам маленький совет... Подбирайте резонансный конденсатор в РХ так, что-бы фаза регулировалась Р-16 в пределах 4-6 кОм... Так чувствительность останется хорошей.
|
| |
| |
| transistor856 | Дата: Вторник, 25.11.2014, 21:30 | Сообщение # 2860 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| янукович,ПРОВЕРЬТЕ ПОЖАЛУЙСТА ПЛАТУ,будет-ли работать?
|
| |
| |
| янукович | Дата: Среда, 26.11.2014, 06:44 | Сообщение # 2861 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Ну и transistor856, ну и накрутили  . В таком варианте работать не будет.  Зачем 2 одинаковых стабилизатора нужно? Плюс они у вас "развернутыми" на 180 градусов нарисованы... ТЛ-ка неправильно подключена! Внимательно посмотрите рисунок что я прислал. С18 должен быть обязательно пленочный. 5-тая нога дисплея, сразу на минус. Земли в приемной части и передающей, нужно переделать. Так и датчик не сбалансируется, и так будет прибор постоянно "музыкалить". Если уж начали плату разводить с нуля, поменяли расположение элементов, советую включить в схему (в печатную плату) еще одну микросхемку ТЛ62. То-есть, поставить фазовращатель от Арматала на ТХ. Он работает хорошо.
Хотя Вы все нарисовали на тройку с минусом, но Вы молодец! Не тупо пихаете детальки в "дырочки" а полностью познаете что и как устроено, в общем не ищите легких путей. За трудолюбие от меня Вам плюсик.
|
| |
| |
| transistor856 | Дата: Среда, 26.11.2014, 09:33 | Сообщение # 2862 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| Спасибо за критику.Два стабилизатора применил что-б не было просадки питания при включении подсветки,а стабилизаторы мне попадались с разной цоколевкой,так что их в любой момент можно развернуть на плате.А где можна посмотреть и почитать про данный фазовращатель?
|
| |
| |
| янукович | Дата: Среда, 26.11.2014, 10:07 | Сообщение # 2863 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата transistor856 (  ) А где можна посмотреть и почитать про данный фазовращатель?
На 187-ой странице немного, и еще где-то на форуме есть....
|
| |
| |
| transistor856 | Дата: Четверг, 27.11.2014, 23:05 | Сообщение # 2864 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline

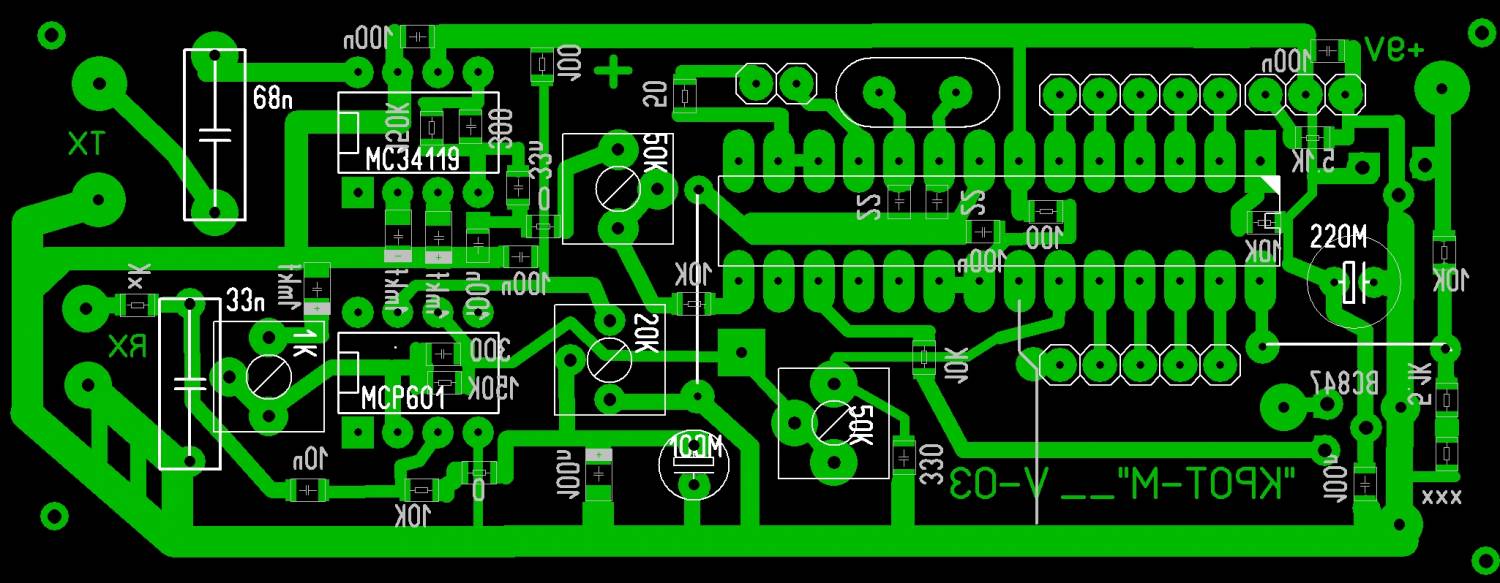

| янукович посмотрите
|
| |
| |
| янукович | Дата: Пятница, 28.11.2014, 05:50 | Сообщение # 2865 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата transistor856 ( ) янукович посмотрите
 Заставили старого пердуна пол ночи в схемы смотреть.... Ну ладно. В этот раз, черновик неплохой получается. Очень ужасного там ничего не увидел, но есть кое-какие замечания... в "НОВОМ ФАЗОВРАЩАТЕЛЕ" уберите резистор с 5-той на 6-тую ногу в ТЛ-ке и переставьте его между 1-вой и 6-той. Далее... Р16, подстроечный, убрать. Вместо него поставить постоянный 2.2-4.7 кОм. Зачем на плате,23-тья нога Меги, идет через конденсатор на дырку? С18 лучше сделать 2.2 нан. На 20-21-вой ноге Меги забыли поставить С17. 22-ую ногу на землю! Звуковой транзистор, от-туда убрать, переставить его на место освободившееся от Р16. Дорожки от генератора (15-тая нога меги) и входа приемника (6-тая нога МСР601), "отодвинуть" одна от другой подальше. На входы всех микросхем по питанию, навесить конденсаторы. Еще... Что-бы "укоротить" немножко плату и сделать ее по размеру ЖК, перенесите блок-питания на "площадку" возле выводов на дисплей. И еще все нужно просмотреть, окультурить, разобраться с номиналами, все 10 раз перепроверить.... и только тогда приступать.
|
| |
| |
|
|
