О схеме и работе К-3
|
|
| янукович | Дата: Суббота, 04.01.2014, 12:56 | Сообщение # 1 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Прежде всего, огромное спасибо за "Новогодний" подарок! Это интересное решение, попробовать работу прибора с одним датчиком и на 3-х частотах. В связи с этим вопрос. Как прошли тестовые испытания на грунте (и на столе)? Как зависит дальность обнаружения целей из разных металлов на разных частотах. Так-же интересно как сказывается влияние грунта (например на "нижней" частоте и на "верхней"? Как вообще справлялся К-3 со своими задачами (общее впечатления)?
|
| |
| |
| Andrew | Дата: Суббота, 04.01.2014, 13:16 | Сообщение # 2 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| У меня настроены такие частоты:
1. 4.5 кГц
2. 7.5 кГц
3. 15 кГц
Тесты по воздуху на пяточек в условиях помех приблизительно так:
l vdi
-----------------
1. 27 см 28
2. 30 см 44
3. 35 см 58
Тесты на грунте - не проверял мою тестовую площадочку уничтожили строители...(
Тесты на реальном копе - грунт держит на пороге 2,3 замечательно на всех частотах, ходили по чернозему..
Для чего вообще нужны "3" частоты?
Чем выше частота тем прибор лучше чувствует мелкие предметы с малым ВДИ (например мелкое золото) и наоборот, чем ниже тем лучше крупные предметы с большим ВДИ (например царские крупные монеты)
К примеру- фибулу что я нашел на "1" и "2" частоте прибор заносил в черное, а на "3" частоте четко видел в "цвете"! Отсюда вывод - ходить по "черняхам" и "пляжу" нужно на 3 частоте.) Если вы не знаете что именно найдете то лучше ходить на средней универсальной частоте "2".
Вообщем собирайте, пробуйте, переделать "К2" в "К3" занимает всего 1ч. времени и 1$ средств...))
Программа для К3 может с успехом использоваться для K2, а переключение частот может использоваться например как переключение профиля для разных катушек...
|
| |
| |
| янукович | Дата: Суббота, 04.01.2014, 13:57 | Сообщение # 3 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата Andrew (  ) Вообщем собирайте, пробуйте Цитата Andrew ( ) Чем выше частота тем прибор лучше чувствует мелкие предметы с малым ВДИ... и наоборот, чем ниже тем лучше крупные предметы с большим ВДИ  При увеличении частоты, шкала ВДИ "сжимается", а при уменьшении "растягивается". Если при стандартных, средних частотах (7-10 кГц) пятак +55, медь +80, то на "нижней" частоте (4-5 кГц) не "вылетает" ли медь, или золото-никель (из шкалы)? А на высоких частотах, не "влазит" грунт (в конце и начале линейки ВДИ)? Или это все компенсируется программными методами?
|
| |
| |
| Andrew | Дата: Суббота, 04.01.2014, 14:04 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата янукович ( ) не "вылетает" ли медь, или золото-никель (из шкалы)? не "влазит" грунт (в конце и начале линейки ВДИ)? Или это все компенсируется программными методами?
|
| |
| |
| Magoll | Дата: Суббота, 04.01.2014, 14:42 | Сообщение # 5 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| Спасибо Андрей за ваше "творчество". Скажите, плз, как лучше реализовать процесс переключения частот: надо полагать: переключатель должен быть довольно качественный, как можно меньше соединительных проводочков?
|
| |
| |
| Andrew | Дата: Суббота, 04.01.2014, 15:57 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Естественно если переключатель у вас рассыпиться на копе будет не приятно..
А вообще тут место творчеству если поставить например трех-секционный то можно еще переключать конденсаторы в RX и если поставить выключатель не на три положения а на два, то будет прибор 2-частотный. А можно и вообще не ставить и прибор будет 1-частотным..) Длинна проводов в цепи коммутации TX конечно желательно поменьше чтоб не наводить на приемный тракт лишнего. Я сделал просто, приклеил столбиком конденсаторы рядом с переключателем на задней понеле..
|
| |
| |
| verhov | Дата: Суббота, 04.01.2014, 20:37 | Сообщение # 7 |
|
Лейтенант
Группа: Пользователи
Сообщений: 44
Статус: Offline
| Спасибо Андрей за "Новогодний" подарок!Цитата Andrew ( ) Программа для К3 может с успехом использоваться для K2, а переключение частот может использоваться например как профиля для разных катушек...
Сообщение отредактировал verhov - Суббота, 04.01.2014, 20:50 |
| |
| |
| Andrew | Дата: Суббота, 04.01.2014, 20:49 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата verhov ( ) Андрей джан сделай переключение частот еще программно. |
| |
| |
| verhov | Дата: Суббота, 04.01.2014, 20:53 | Сообщение # 9 |
|
Лейтенант
Группа: Пользователи
Сообщений: 44
Статус: Offline
| да ест и хорошие, но думаю как вместе попробовать ))
|
| |
| |
| кОп@ч | Дата: Воскресенье, 05.01.2014, 00:11 | Сообщение # 10 |
|
Лейтенант
Группа: Пользователи
Сообщений: 60
Статус: Offline
| А переключатель ползунковый или галетный ставить? и куда лучше курпель вывести?
|
| |
| |
| янукович | Дата: Воскресенье, 05.01.2014, 12:44 | Сообщение # 11 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Что такое "курпель", я не знаю...  А переключатель, думаю, обычный тумблерок на 2 группы контактов (2х3). Вот только качественный найти, это проблемка. Везде китайское "г..но" продают. Могут в любой момент рассыпаться.
|
| |
| |
| Andrew | Дата: Воскресенье, 05.01.2014, 13:57 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Гугль тоже не знает что такое "курпель" говорит фамилия..
|
| |
| |
| telefonist_54 | Дата: Воскресенье, 05.01.2014, 14:39 | Сообщение # 13 |
 Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Курдельный переключатель по сути-галетник.
|
| |
| |
| Andrew | Дата: Воскресенье, 05.01.2014, 15:39 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Я такой поставил http://radiocom.vinnitsa.com/tumbler....013.jpg
Слава богу выбор есть http://radiocom.vinnitsa.com/tumbleri.php
А кто галетник хочет - пожалуйста http://www.ferrol.ru/img/22558.jpg )
|
| |
| |
| Magoll | Дата: Воскресенье, 05.01.2014, 17:02 | Сообщение # 15 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline

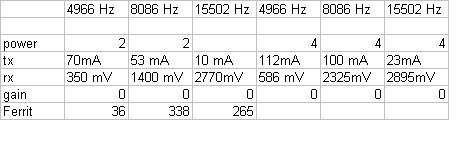

| по катушке Кардинал имеем:
TX 1.385 mH
RX 14.57 mH
Кондеры ставил те же, что указано у Андрея, но без 6.8 н по РХ
Сообщение отредактировал Magoll - Воскресенье, 05.01.2014, 17:03 |
| |
| |
