Делаем катушки
|
|
| Andrew | Дата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| sparkingsparking | Дата: Воскресенье, 26.01.2020, 21:49 | Сообщение # 691 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Тх своей жизнью живет- его не трогаете, а РХ минус на экран надо цеплять .
Если фишера катушку хотите, то сначала разъем вызваниваете , 4 и 5 пин не соединяются ли?!
Если не звоняться, то надо разъем вскрывать, смотреть 5 пин вообще подключен....
Если экран идет отдельным проводом, например как в катушках АСЯ 150-250, то на смарте есть место подключения экрана.
|
| |
| |
| alexandr58914 | Дата: Воскресенье, 26.01.2020, 22:44 | Сообщение # 692 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Ок,всем спасибо за помощь,буду пробовать)
|
| |
| |
| Andrew | Дата: Понедельник, 27.01.2020, 10:20 | Сообщение # 693 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата alexandr58914 (  ) о есть можна купить катушку от Фишера и она должна работать
Распиновку "Фишеров" можно найти в инете...
|
| |
| |
| sparkingsparking | Дата: Понедельник, 27.01.2020, 11:30 | Сообщение # 694 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Распиновка Фишера 22, 44 5- экран, 4 - минус ТХ, 3 - плюс ТХ, 2- плюс РХ, 1- минус РХ
Частота 7.5кгц.
|
| |
| |
| acikaa87x | Дата: Четверг, 06.02.2020, 12:53 | Сообщение # 695 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| i made new coil here is video. what i did wrong? krot shows disbalance but according to oscilloscope its 15mv. when i set up ga8 and gp4 current 97 krot show’s disbalance 90mV. can some one tell me what i doing wrong?? Thanks
https://youtu.be/WXmBpFZ7iKA
|
| |
| |
| --Zenit-- | Дата: Четверг, 06.02.2020, 17:26 | Сообщение # 696 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата acikaa87x ( ) i made new coil here is video. what i did wrong? krot shows disbalance but according to oscilloscope its 15mv. when i set up ga8 and gp4 current 97 krot show’s disbalance 90mV. can some one tell me what i doing wrong?? Thanks
Сообщение отредактировал --Zenit-- - Четверг, 06.02.2020, 17:28 |
| |
| |
| acikaa87x | Дата: Четверг, 06.02.2020, 18:02 | Сообщение # 697 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| --Zenit--, so krot like to lie. on ga1 and gp1 shows disbalance 240mv. its little noisy but work detect coins. when i replaced mcp with ad8606 i didnt change anything. everything is default
|
| |
| |
| Andrew | Дата: Пятница, 07.02.2020, 10:52 | Сообщение # 698 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| В "смарте" и "про" дифференциальный усилитель поэтому значение на выходе относительно земли нужно умножать на 2.
|
| |
| |
| schwarzrotschwarz13 | Дата: Понедельник, 02.03.2020, 19:55 | Сообщение # 699 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Напечатал тут корпуса для заливки. Хочу попробовать сделать немного нестандартные.Подойдёт ли для расчётов калькулятор в экселе,который я прилагаю?(За идеальную катушку там берётся резонансный датчик-от него уже и пляшут все расчёты,но мне нужен без резонанса.)Или может есть какая-то другая программа?
|
| |
| |
| mongol791 | Дата: Вторник, 03.03.2020, 22:11 | Сообщение # 700 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Кто делает датчики графитовым экраном, небольшой лайфак! Чтоб необклеевать края малярным скочем, можно взять трубку от капильницы, прорезать по длине одну сторону и надеть на края корпуса.
|
| |
| |
| acikaa87x | Дата: Воскресенье, 08.03.2020, 21:23 | Сообщение # 701 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| today i started making new coil. first replaced ra3-4k7 ra5-82k and ca3-47nf like Zenit suggested. when set ga and gp to 1 and move coils voltage on krot is 240.no matter where i move coil it always show coil disbalance of 240mv.also replaced da2 with new ad8606 and same again 240mv
|
| |
| |
| fedya_valki | Дата: Воскресенье, 08.03.2020, 22:01 | Сообщение # 702 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата mongol791 ( ) можно взять трубку от капильницы, прорезать по длине одну сторону и надеть на края корпуса. |
| |
| |
| mongol791 | Дата: Понедельник, 09.03.2020, 19:17 | Сообщение # 703 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата fedya_valki ( ) ибо задолбался обшкрябывать лишний графит перед финишной заливкой подошвы  А я то думал только я не умею мастерски кисточкой пользоваться, шкрябаю потом -"слепаки"
|
| |
| |
| de-si-gn | Дата: Понедельник, 16.03.2020, 17:50 | Сообщение # 704 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

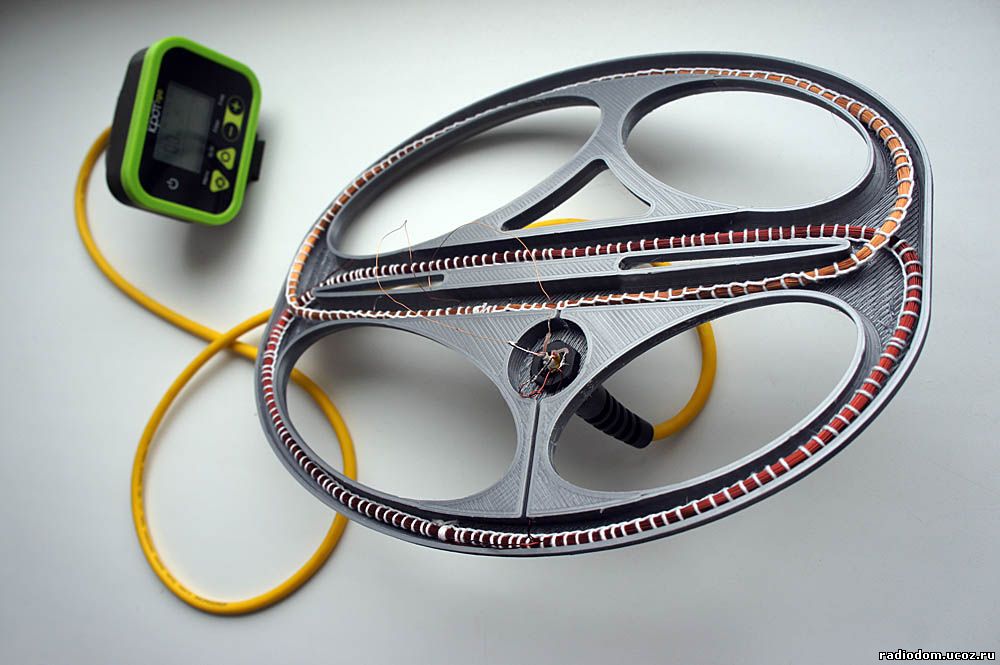

| Закончил 290х220 для Смарта и Про.
Получилась легкая и прочная. Тх-47 витков 0,4мм ,Рх-185 витков 0,18мм
Скачать файлы для печати катушки http://www.de-si-gn.com/stl/Kat_29x22.rar

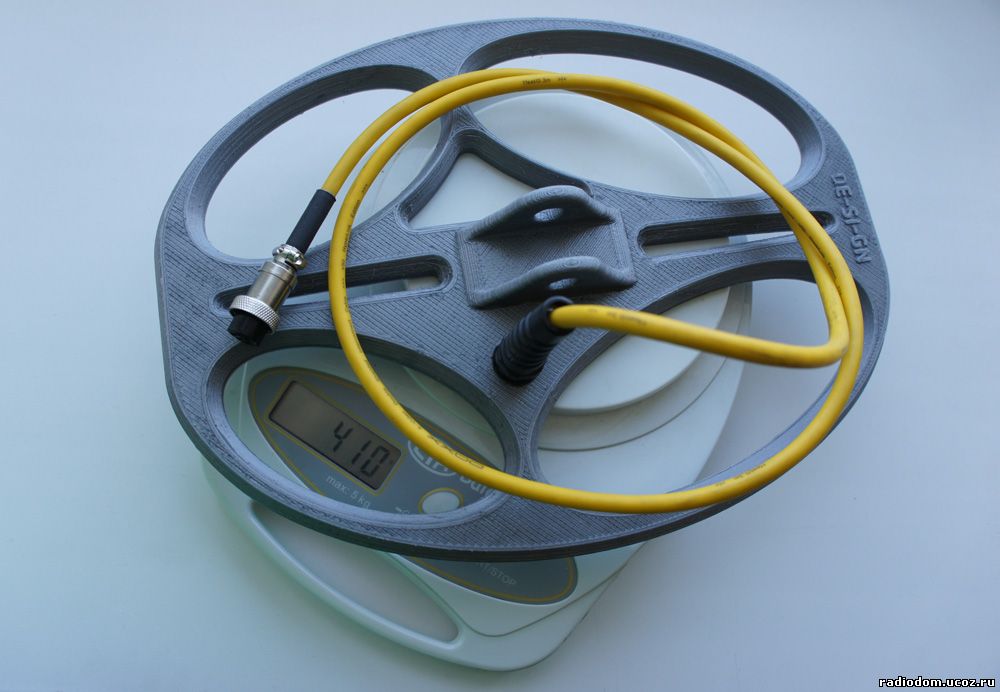

Печатать только со 100% заполнением! Вес напечатанного корпуса из PETG 120г.
Печатал сразу с ушами, но в архиве есть и отдельный вариант
Пластика мало, размер большой и PETG тяжелый, из SBS была бы значительно легче.

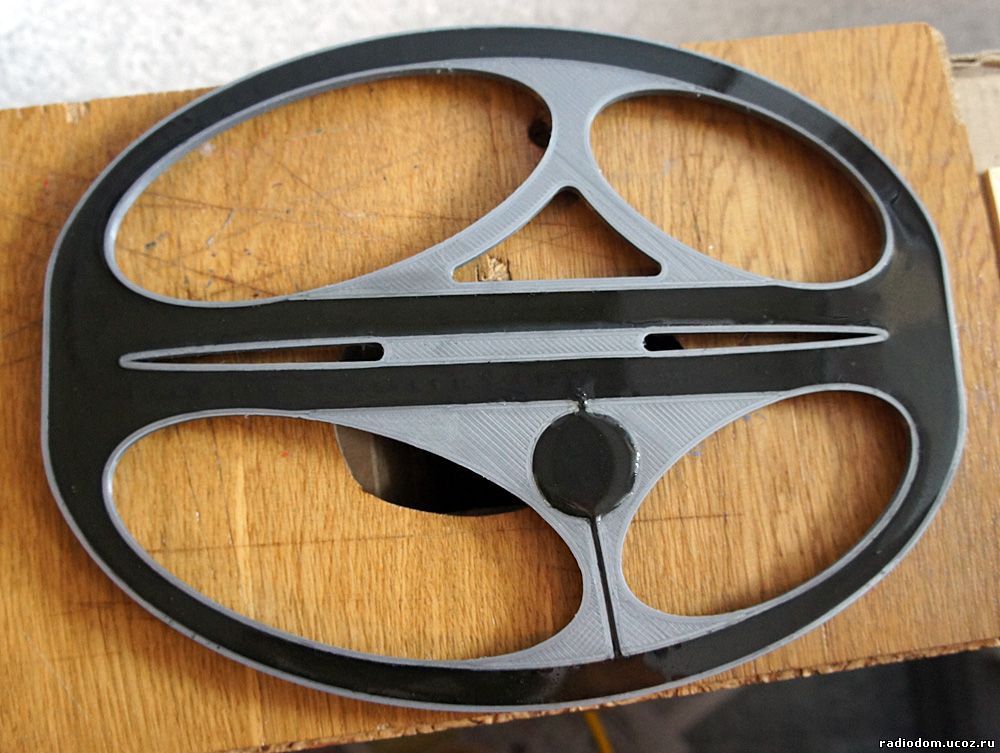

Плюс несколько слоев армирования со стеклотканью и стеклонитью.
Сообщение отредактировал de-si-gn - Понедельник, 16.03.2020, 17:54 |
| |
| |
| Andrew | Дата: Понедельник, 16.03.2020, 19:30 | Сообщение # 705 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Я почти уверен, щели в зоне пересечения благотворно скажуться на термостабильносте! До этого пока не кто не догадался...)
|
| |
| |
