| prosvetekvator, принял!
4ff5fd2, ого, т.е. в блоке можно использовать не экранированный провод?
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 23.11.2018, 21:18 | Сообщение # 887 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата 1707 (  ) 4ff5fd2, ого, т.е. в блоке можно использовать не экранированный провод?
Брал два провода МГТФ 0,08 , скручивал из них витую пару, одевал экран и сверху прозрачная мягкая термоусадка.
Сообщение отредактировал 4ff5fd2 - Пятница, 23.11.2018, 21:22 |
| |
| |
| 1707 | Дата: Пятница, 23.11.2018, 22:09 | Сообщение # 888 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| 4ff5fd2, опередили мой вопрос, спасибо, опробую. А то второй блок, чистил, мыл, отмачивал, пыль сдувал и обидно на ровном месте получить такой шум большой. С чего экран брался такой небольшой?
Сообщение отредактировал 1707 - Пятница, 23.11.2018, 22:11 |
| |
| |
| 4ff5fd2 | Дата: Пятница, 23.11.2018, 22:35 | Сообщение # 889 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата 1707 ( ) С чего экран брался такой небольшой?
|
| |
| |
| 1707 | Дата: Воскресенье, 09.12.2018, 18:06 | Сообщение # 890 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Всем привет. В плате 7-04 заметил такой нюанс (на фото) как всё таки правильно?
Вариант 2 из постов http://www.radiodom.org/forum/9-29-1 пункт 1 и http://www.radiodom.ucoz.ru/forum/7-40-46#25481 - перерезано
Вариант 1 из темы http://www.radiodom.org/index/md_quot_krot_raiting_quot/0-22 - не перерезан и в печатке не перерезан
Сообщение отредактировал 1707 - Воскресенье, 09.12.2018, 18:09 |
| |
| |
| TCB | Дата: Воскресенье, 09.12.2018, 18:46 | Сообщение # 891 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2176
Статус: Offline
| Цитата 1707 ( ) В плате 7-04 заметил такой нюанс (на фото) как всё таки правильно?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| 1707 | Дата: Воскресенье, 09.12.2018, 18:49 | Сообщение # 892 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата TCB ( ) Не понятно от куда там эта связь вообще взялась
Сообщение отредактировал 1707 - Воскресенье, 09.12.2018, 18:51 |
| |
| |
| TCB | Дата: Воскресенье, 09.12.2018, 22:05 | Сообщение # 893 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2176
Статус: Offline
| 1707, да.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| 4ff5fd2 | Дата: Суббота, 29.12.2018, 22:32 | Сообщение # 894 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline

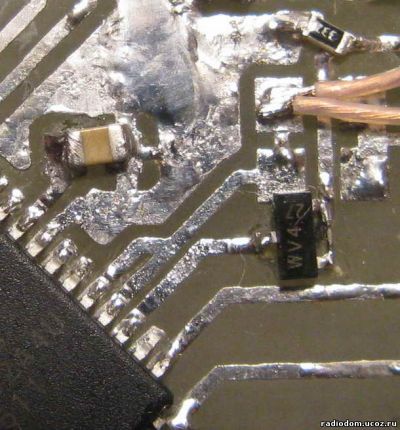

| В моем экземпляре Крот2/3 (плата Z80_V3-02 ) сразу после изготовления в канале звука были небольшие помехи при отсутствии звукового сигнала контроллера. Особенно они заметны в наушниках. Ранее менял на всякий случай керамические конденсаторы обвязки контроллера, но все без изменений.
При соединении дорожки между выводом 25 контроллера и резистором R23 через конденсатор 47мкф на общий - помехи пропадают.
Пришлось разрезать проводник платы между D3 выв25 и резистором R23 для установки диодной сборки BAT54S . Два диода Шоттки включаем в месте разрыва цепи встречно-параллельно перемычкой (см фото) .
После этого дополнительно дорожку ближе к усилителю соединил с общим проводником резистором 3,3кОм (на снимке вверху справа) . Падение напряжения ( BAT54S от NXP ) при токе в 1мА на диоде составляет 0,2вольта, поэтому амплитуда сигнала контроллера после диодов уменьшится примерно на 10%, что практически незаметно.
Помеха от контроллера исчезла , с чем себя и поздравляю
|
| |
| |
| TCB | Дата: Воскресенье, 30.12.2018, 01:35 | Сообщение # 895 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2176
Статус: Offline
| 4ff5fd2, не плохо было бы все это изобразить в виде схемы. Так не совсем понятно что Вы там сделали...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Andrew | Дата: Воскресенье, 30.12.2018, 12:59 | Сообщение # 896 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата TCB ( ) не плохо было бы все это изобразить в виде схемы. Так не совсем понятно что Вы там сделали... |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 30.12.2018, 14:21 | Сообщение # 897 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| TCB,

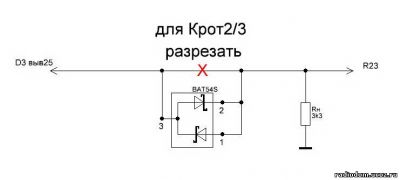

Установить дополнительные детали согласно схемы.
Подходит только BAT54S (в конце названия буква S ).
Маркировка корпуса BAT54S от разных производителей - L44 , KL4 , WV4 , pV4 , tV4 , D88 , 44p .
|
| |
| |
| Котигорошко | Дата: Среда, 02.01.2019, 10:25 | Сообщение # 898 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Всім добра, любові і міцного здоров'я!

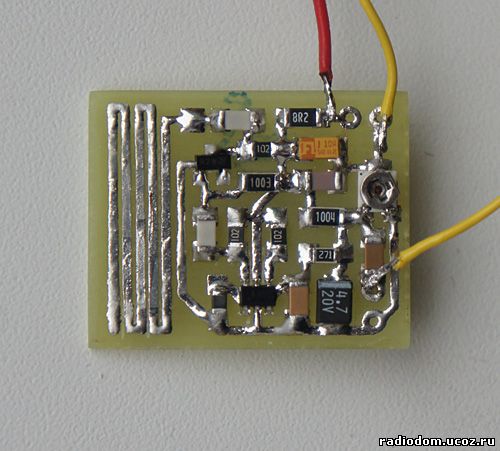

Приблизно пів місяця тому переробив обв'язку під диференційний варіант схеми, і лише один раз зміг вирватись на тест. В мене варіант плати 7.02, зробив під нього маленький перехідник, може хто захоче спробувати то ось готове:
По відчуттях, то на звичній обв'язці чіпляє трохи глибше, але знову знайшов кілька совєтіків на попередніх місцях. На чуйці 8 - прилад дуже тихий, на 9 можна ходити без проблем, можливо збільшу коефіцієнт підсилення, може за рахунок зменшення С18, в старій схемі вона була 20п, а тут в 10 разів більше.
|
| |
| |
| 4ff5fd2 | Дата: Среда, 02.01.2019, 22:26 | Сообщение # 899 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата 4ff5fd2 ( ) Подходит только BAT54S
вариант с выводами - диод BAT85 x 2шт
|
| |
| |
| Andrew | Дата: Четверг, 03.01.2019, 22:31 | Сообщение # 900 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата Котигорошко ( ) можливо збільшу коефіцієнт підсилення, може за рахунок зменшення С18, в старій схемі вона була 20п, а тут в 10 разів більше. |
| |
| |
