Варианты конструкций КРОТа-2
|
|
| 1707 | Дата: Пятница, 15.03.2019, 22:32 | Сообщение # 916 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| oltim76rus, оба нельзя, нужна ATXmega32A4
|
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 21.07.2019, 19:23 | Сообщение # 917 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Заметил что в процессе совершенствования Крот 2/3 автор изменяет емкость конденсатора С1 22nF > 15nF > 10nF . Очевидно это делается для увеличения чувствительности прибора.
Емкость С1 частично компенсирует индуктивное сопротивление приемной катушки датчика , при этом сигнал на входе Rx увеличивается.
Было проверено на датчике в корпусе DD 320x340 http://www.radiodom.org/forum/7-36-30204-16-1561124548 влияние величины емкости С1 на напряжение разбаланса на частоте 13кГц.
Вначале был установлен С1 10nF . При замене на 22nF показания Крот 2/3 уменьшились на 9% .
При замене 10nF на 6,8nF показания Крот 2/3 увеличились на 8% .
Максимальный сигнал на входе прибора будет при последовательном резонансе индуктивности приемной катушки и С1 на рабочей частоте датчика.
( Расчетное значение С1 для моей приемной катушки около 6nF )
ВЫВОДЫ
1. Для тех , кто давно делал Крот 2/3 , имеет смысл заменить С1 на 10nF , как в последней авторской схеме , - универсальное значение для всех типов датчиков.
2. Для тех , кто преимущественно пользуется одним датчиком DD 270 - DD 320 на частотах 12-14кГц , можно уменьшить емкость С1 до величины примерно 6,8nF .
Проще это сделать установкой дополнительного пленочного конденсатора .
Нужно отпаять провод датчика от платы ( на входе Rx возле C1 ) и в разрыв цепи включить конденсатор.
Если был С1= 10nF то включаем последовательно 22nF . И наоборот . Получим общую емкость С1 около 6,8nF .
3. Для тех , кто хочет добиться максимальной чувствительности с одним датчиком , необходимо вычислить в онлайн калькуляторе ( на coil32.ru ) емкость конденсатора С1 при последовательном резонансе приемной катушки на вашей рабочей частоте.
Примечания
Для DD200 и менее на частотах 12-14кГц эффект незначителен - оставляем С1 = 10nF.
Измеренные индуктивности приемных катушек датчиков ; DD320 25mH ; DD200 15mH ; омега200 9mH .
После замены необходимо настроить фазу по ферриту.
Дополнительных сантиметров не измерял , если найдутся желающие - пусть нам доложат
Если кто не дружит с паяльником - лучше в прибор не лезть, а то сломаете
зы Для тех , кто забыл (или не знал ) , - емкость двух последовательно соединенных конденсаторов равна произведению емкостей деленную на их сумму
Сообщение отредактировал 4ff5fd2 - Понедельник, 22.07.2019, 01:52 |
| |
| |
| fius | Дата: Понедельник, 29.07.2019, 14:49 | Сообщение # 918 |
 Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| Народ а можно попросить вас сделать фото платы уже рабочего варианта крота иерсия платы K-V6-02d. Уважаемый TCB пишет что это самая оптимальная. Но нигде нет фото нормального фото уже скомпановоного устройства либо они есть но качество с 2000 годов. Будьте любезны сфотогрофируйте. Буду примного благодарен.
|
| |
| |
| 1707 | Дата: Понедельник, 29.07.2019, 14:57 | Сообщение # 919 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата fius (  ) сделать фото платы
У всех давно всё в блоках стоит, не каждый полезет фоткать.
Вот что есть, вроде оно:
|
| |
| |
| Troll | Дата: Вторник, 06.08.2019, 17:55 | Сообщение # 920 |
 Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline

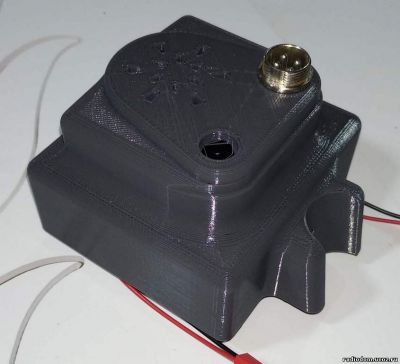

| Вот, корпус под 2 18650 и стандартную плату для крота рэйтинг напечатал
|
| |
| |
| fius | Дата: Среда, 21.08.2019, 17:05 | Сообщение # 921 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| От себя прибор очень интересный. И как моногие говорили если нормальные и не глюченные запчасти очень даже достойный. Если не так кинте в меня поленом.
Второе: Форум ваш очень информативен. Пестрит очень граматными высказываниями. Много очень приятных людей. НО чертовски сложный по поиску того что надо. Это как у меня в гараже очень много что есть очень нужные штуки но когда приходит время и оно тебе нужно. Приходится изрядно попотеть чтоб найти или лучше сделать в очередной раз уборку. Но это ненадолго.
Третье. Читаю вас долго больше года. Пишу мало. Так вот собал наконец прибор заработал, доволен. Все делаю неспеша ни горит. Сейчас ищу провод и думаю замутить себе станок для катушек или купить корпус, напечатать пока невариант. По ходу просто читаю про прибор . Прибор собран на плате K-V6-02d. У ТСВ она в подписе как самая что не наесть огого. Но тут занесло меня в ветку где уважаемый Andrew говорит что как год отговаривает всех использывать MCP601 так как она не та и он типо ее разлюбил. А оказывается необходимо использывать АД8605 так как она хоть и дешовая но это то что надо из многообраия их. В это же время в этой теме обсуждается интересная весч как диф выход как у деуса и что Andrew пробывал его присобачить на сопли и как бы звезд нецепляя но он ПОЛОЖИТЕЛЬНО к этой дороботке отнесся.
Вопрос в следующем так как плата которую я изготовил содержет в себе ненужную деталь ее необходимо заменить а именно МС601
НА либо вкладыш с ад8605 он гдето в на страницах форума есть. Либо также смодрячить чуть большую платку но с выходом деуса.
Стоит ли поверить Схеме ТСВ он ее выкладывал тут на стр 54 или 55. И выполнить "КАК У ДЕУСА". Я как понимаю это идеальный вариант к моей схеме.
|
| |
| |
| TCB | Дата: Среда, 21.08.2019, 19:15 | Сообщение # 922 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2176
Статус: Offline
| Цитата fius ( ) она в подписе как самая что не наесть огого
На тот момент это был последний релиз платы...
Вообще то все платы работоспособны. Лично у меня Крот собран по схеме в которой еще не было источника отрицательного напряжения. Вот только буквально неделю назад доделал второго - года 3 назад начал, а тут появилось натхнення завершить долгострои...
Цитата fius ( ) Стоит ли поверить Схеме ТСВ он ее выкладывал тут на стр 54 или 55
Все схемы в части основного функционала авторства Андрея, моего там там только в части различных коммутаций и кое-что по питанию. Ну перерисовываю схему к читаемому виду, чтобы с ней можно было нормально работать - привычка...

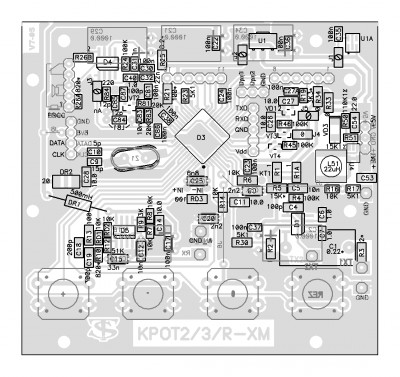

Вот самый последний релиз схемы и платы V7-05. (Общие для Крот-2, Крот-3 и Крот-Рейтинг):
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| 4ff5fd2 | Дата: Среда, 21.08.2019, 21:45 | Сообщение # 923 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Статус: Offline
| Цитата fius ( ) необходимо заменить а именно МС601
для начала я бы установил MCP633 в таком же корпусе (так себе сначала и делал ) , только ее 8 ногу нужно подключить к 4. Главное чтобы заработало , потом поймете - нужно ли вам что-то менять. Провод 0,4 - из катушки размагничивания отечественных цветных кинескопных телевизоров.
Цитата fius ( ) думаю замутить себе станок для катушек
если для одного датчика - достаточно подходящей кастрюли или банки
http://www.radiodom.org/forum/7-36-29150-16-1553172908
И не забывайте про вес датчика - вам же им потом махать
|
| |
| |
| fius | Дата: Четверг, 22.08.2019, 05:29 | Сообщение # 924 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| Цитата Все схемы в части основного функционала авторства Андрея, моего там там только в части различных коммутаций и кое-что по питанию. Ну перерисовываю схему к читаемому виду, чтобы с ней можно было нормально работать - привычка...
Уважаемый ТСВ я вас понимаю но за год можно было переиграть схему и где-нибудь на форуме обсудить а я это место либо еще не прочитал либо уже пропустил. Поэтому и спросил чтоб наверняка. Вы и ответвители терь точно уверен где последняя модификация. БлагодарюЦитата для начала я бы установил MCP633 в таком же корпусе (так себе сначала и делал ) , только ее 8 ногу нужно подключить к 4. Главное чтобы заработало , потом поймете - нужно ли вам что-то менять. Провод 0,4 - из катушки размагничивания отечественных цветных кинескопных телевизоров.
У меня уже есть ад8605 а искать MCP633 долго и у нас их нет с китая так там брак голимый. И чем она лучше последней схемы кстате она на 8606 выполненна.
Провода с кинископов много но все чет 0.35 маловато или будит работать. Как у деуса там ведь тоже 0.35.
Цитата если для одного датчика - достаточно подходящей кастрюли или банки
я имел ввиду для термовакумной формовки.
А почему бы и нет даже для одного датчика не сделать корпус . Будит эстетично и красиво Да и хорошая вестч в хозяйстве пригодится.

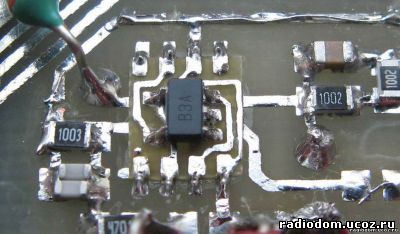

Фото переделки андреем  Сделать нависным?
Либо просто поставить 8605
И последнее ну чтоб наверняка с25 ставить 6п8
Сообщение отредактировал fius - Четверг, 22.08.2019, 12:43 |
| |
| |
| mongol791 | Дата: Вторник, 03.09.2019, 18:57 | Сообщение # 925 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

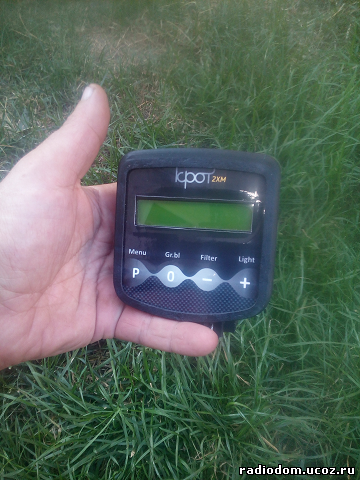

| Запихнул (с трудом) стандартную плату Крота в корпус от de-si-ng получилось супер!! Смотрится шикарно ))
|
| |
| |
| fedya_valki | Дата: Среда, 04.09.2019, 18:08 | Сообщение # 926 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата mongol791 ( ) Смотрится шикарно ))
Не тО слово - отлично!!!   Добавлено (04.09.2019, 18:10)
---------------------------------------------
Цитата fius ( ) Пестрит очень граматными высказываниями.
Есть такое дело.....
|
| |
| |
| Andrew | Дата: Среда, 04.09.2019, 19:09 | Сообщение # 927 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата mongol791 ( ) Смотрится шикарно
Покажите это в грунте и в сравнении!
|
| |
| |
| fedya_valki | Дата: Среда, 04.09.2019, 19:29 | Сообщение # 928 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Покажите это в грунте и в сравнении!
Андрей, а разве эстетическое оформление Крота может повлиять на глубину в грунте?
|
| |
| |
| mongol791 | Дата: Среда, 04.09.2019, 19:56 | Сообщение # 929 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата fedya_valki ( ) а разве эстетическое оформление Крота может повлиять на глубину в грунте?
На глубину может и нет,но на состояние души КОПАРЯ то да ))) от этого и результат получше...
|
| |
| |
| Andrew | Дата: Среда, 04.09.2019, 19:56 | Сообщение # 930 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата fedya_valki ( ) а разве эстетическое оформление Крота может повлиять на глубину в грунте?
Конечно Федя! Устройство сделанное с любовью всегда покажет себя с самой лучшей стороны..
|
| |
| |
