| domcnc412,
Вот тут всё: http://www.radiodom.ucoz.ru/index/pinpointer_quot_gnom_m_quot/0-8
|
| |
| |
| nikitoyd | Дата: Среда, 12.02.2020, 14:53 | Сообщение # 1712 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline

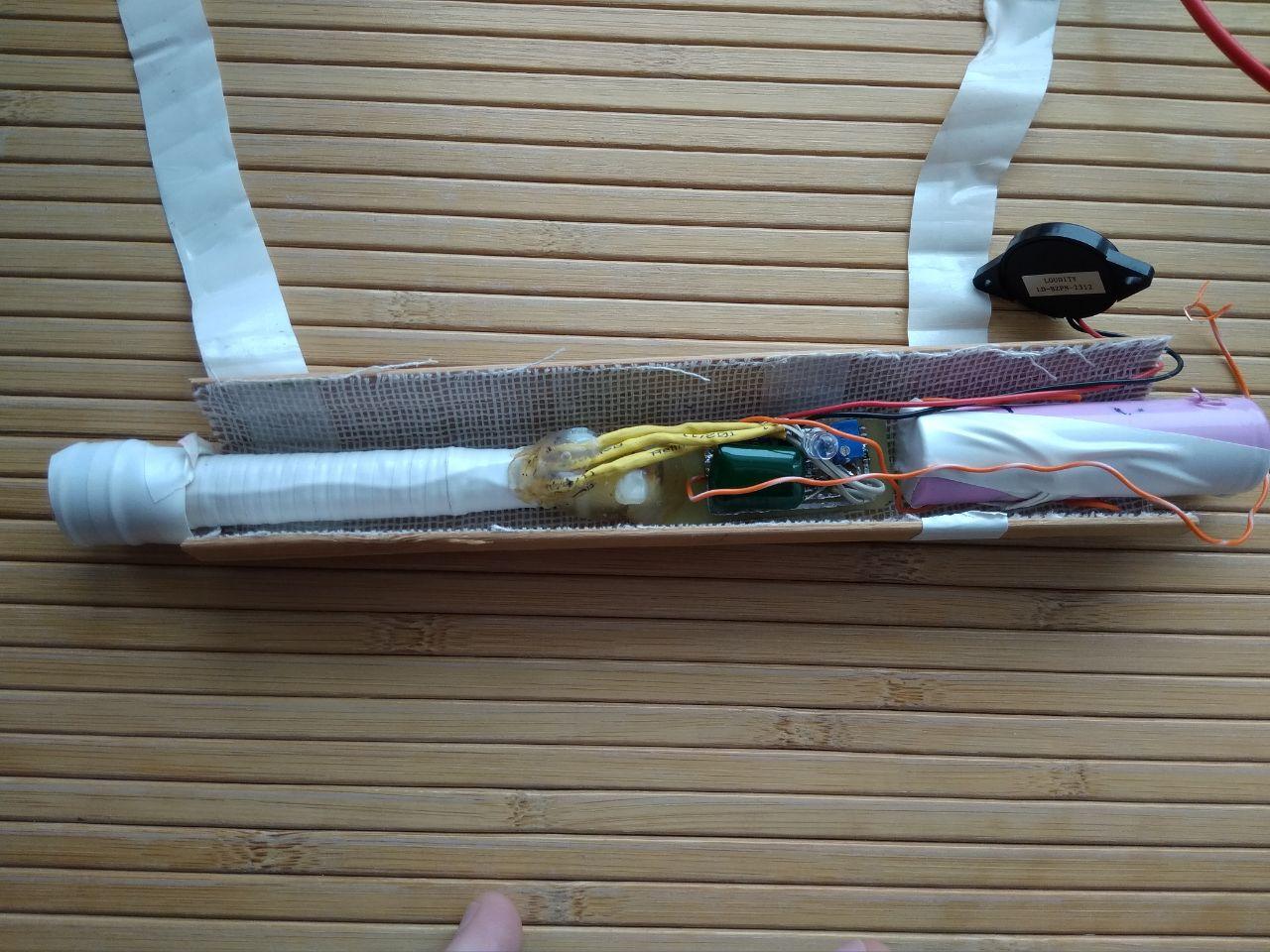

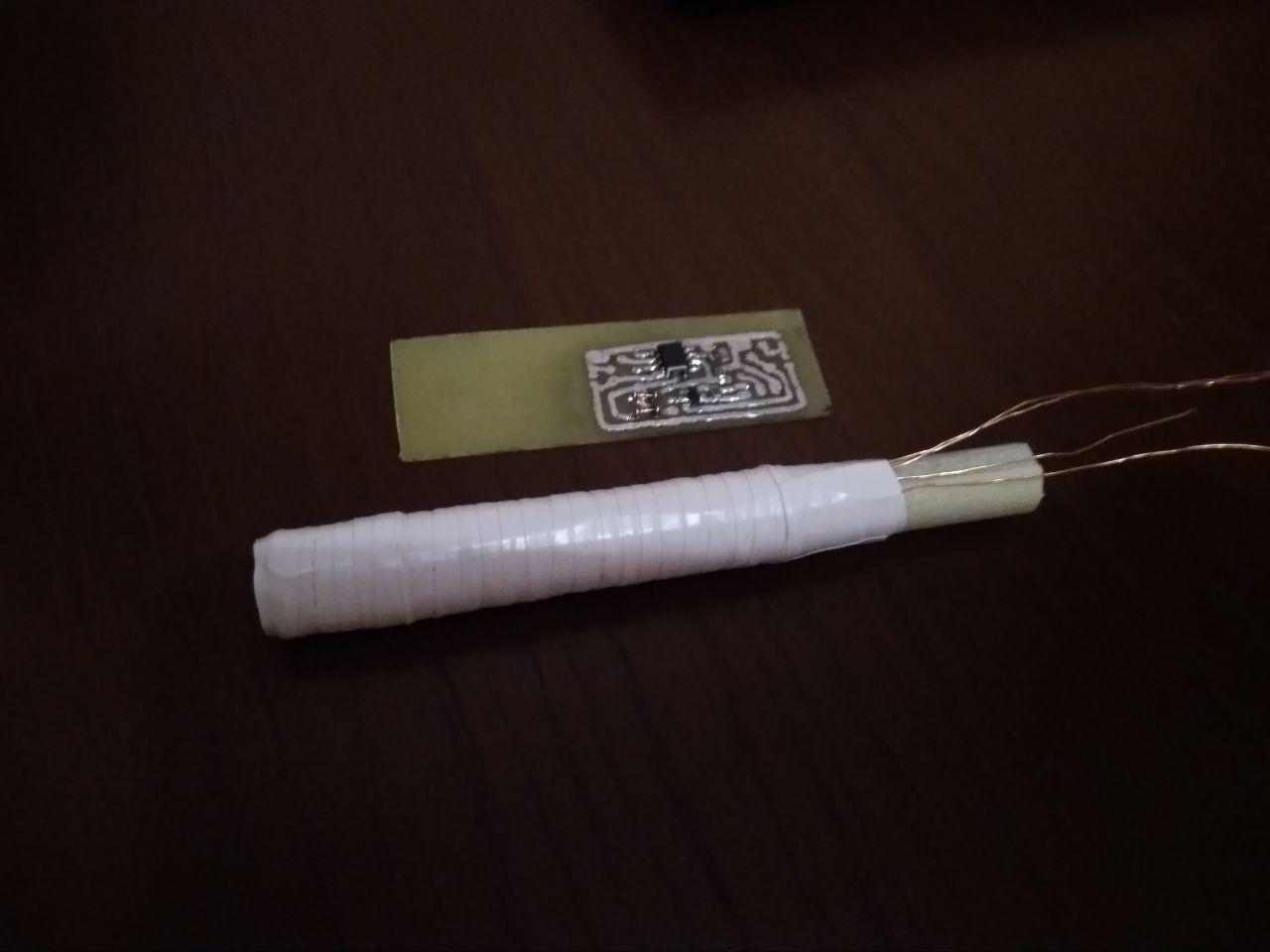

| Приветствую всех учасников этой ветки. Отдельное спасибо автору, Андрею.
Прочитал всю ветку форума
Я хочу описать, что у меня получилось и задать несколько вопросов. В схемотехнике я почти 0, заранее прошу прощения за нубские вопросы.
Описание:
- Делал ПП по классической схеме автора, только подстроечник 10кОм поставил (синенький многооборотник).
- Феррит, какой нашел на плате старого приемника - 100мм длина, 10мм диаметр
- Провод - было 2 маленьких катушечки - в итоге получилось намотать по 175 витков. Старался виток к витку, вышло не идеально, но все это заняло примерно 64 мм в длину, итого получается провод был примерно 0,32-0,34. Фотки (какие есть) приаттачу ниже.
- Транзистор должен быть BC857
- C2/C3 полистирол зелененькие. С3 в продаже в наличии был только на 1000V - довольно крупная деталюха получилась
- Прошивка со странички с описанием ПП та что на резонанс 4KHz
- Пьезо вот этот LD-BZPN-2312 (характиристики есть на страничке где покупал его вот здесь https://u.to/o0x1Fw
Что имею в итоге:
- Когда выставил примерно 1.086V а второй ноге - чуйка на 25 украинский копеек была около 5см.
- Когда собрал во временный "корпус" просто потестить - малейший смещение в пространстве с горизонтального положение в вертикальное - постоянные сработки. Я так понимаю, что это влияние мпз, да?
- Выставил примерно 1.8V на второй ноге - сработки остаются, но уже почти не значительные, спустя минутки сходят на нет, только редкие бывают. НО, чуйка падает тогда до 2,5-3см на туже монету.
- Когда мерял потребление(еще при 1.086V на второй ноге) - было 1,2-1,5мА в простое и 5,2-5,5мА при работе светодиода + пьезо
- В мультиметре есть частотомер - я не знал что и как мерять, но при замере концов катушки(минус и одну из "плюсовых" выводов) - получил 21.19KHz
- Питал от старого 18650 аккумулятора, не вспомню уже 3,8 или 3,4 была напруга на нем. Планирую найти фонарик пластиковы с 3хААА и питать 4,5 без стабилизаторов.
Вопросы:
- Встречал, что пьезо нужно как то через конденсатор подключать. В моем случае нужно ли это делать?
- По поводу термостабильности - стоит париться с терморезисторами или можно жить и пользоваться пином в разумных температурных режимах и так?
- ГЛАВНЫЙ вопрос - есть ли смысл отпилить от феррита пару сантиметров, что б можно было поставить напряжение на второй ноге ближе к 1 вольту - больше чуйка - меньше влияния мпз. Если есть смысл, то сколько спилить?
- Может еще какие рекомендации дадите?
Если нужно больше инфы от меня, уточните что нужно, пожалуйста.
Всем спасибо.
Сообщение отредактировал nikitoyd - Среда, 12.02.2020, 15:34 |
| |
| |
| Andrew | Дата: Четверг, 13.02.2020, 10:26 | Сообщение # 1713 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Попробуйте уменьшить размер датчика в 2 раза...
|
| |
| |
| nikitoyd | Дата: Четверг, 13.02.2020, 12:30 | Сообщение # 1714 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Имеется ввиду длина феррита? Получается, я только могу 3 см спилить, 0.6см оставить для "крепления" к плате.
Или на 1 см отмотать витков и отпилить половину?
Какие-то доп манипуляции нужны(махинации с конденсаторами и т.д.)?
Я так понимаю, что Ваш ответ по "главному" вопросу моему. На остальные комментарий дадите или нет смысла париться?
Спасибо.
Сообщение отредактировал nikitoyd - Четверг, 13.02.2020, 16:02 |
| |
| |
| Andrew | Дата: Воскресенье, 16.02.2020, 19:34 | Сообщение # 1715 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата nikitoyd (  ) ГЛАВНЫЙ вопрос - есть ли смысл отпилить от феррита пару сантиметров,
Для Пьезо не обязателен конденсатор , он сам конденсатор...
По термостабильность не партесь от 0 до 50 будет работать и этого достаточно.
А вообще пробуйте сами, экспрементируете и не ждите когда вам все разжуют и в рот положат..)
Пс. и научитесь фото вставлять..
|
| |
| |
| nikitoyd | Дата: Понедельник, 17.02.2020, 11:13 | Сообщение # 1716 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Не дождался ответа и в субботу отпилил 3 см.
Сильно ничего не измерял, но при загрублении чуйки до тех же 2,5-3см на 25 коп, показалось что работа стала стабильнее, но чуть-чуть. Все равно бывают попискивания при "махании" и, что самое интересное, спустя несколько минут после включения - их становится меньше.
На выходных попробую опять отковырять термоклей, которым креплю катушку к плате, отмотать 1-1.5 сантиметра с феррита и отпилить еще 2 см, что б в итогге 5см получилось.
По результатам потом отпишу.
Спасибо.
|
| |
| |
| acikaa87x | Дата: Понедельник, 02.03.2020, 17:17 | Сообщение # 1717 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline

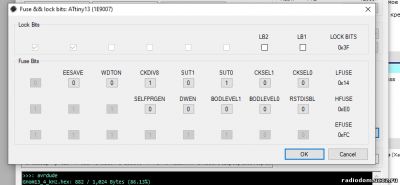

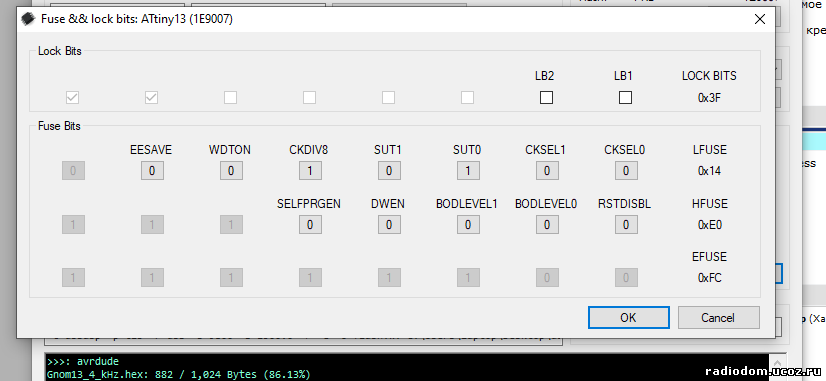

|  how to program attiny 13?? here is picture of bitsector in avrdudessДобавлено (04.03.2020, 15:45)
---------------------------------------------
can someone help me how to program attiny13?? thanks
Сообщение отредактировал acikaa87x - Понедельник, 02.03.2020, 17:19 |
| |
| |
| TCB | Дата: Среда, 04.03.2020, 18:50 | Сообщение # 1718 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2151
Статус: Offline
| acikaa87x, "Фьюсы для 13 и 15 заводские" - их программировать не надо.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| acikaa87x | Дата: Среда, 04.03.2020, 19:20 | Сообщение # 1719 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| TCB, so, just to burn hex?
|
| |
| |
| TCB | Дата: Среда, 04.03.2020, 19:54 | Сообщение # 1720 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2151
Статус: Offline
| acikaa87x, да, просто записываете HEX
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Mermen | Дата: Среда, 27.05.2020, 07:12 | Сообщение # 1721 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| прошивок больше не будет ?
|
| |
| |
| de-si-gn | Дата: Среда, 02.09.2020, 08:24 | Сообщение # 1722 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
|  Не знаю как "специалист" их собирает, но я использую обычный Гном и для поиска проводки в стенах
|
| |
| |
| sparkingsparking | Дата: Среда, 02.09.2020, 10:03 | Сообщение # 1723 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| de-si-gn, вы наверно арматуру за проводку принимаете, но это бывает....у некоторых.
Возьмите кусок провода , снимите как вы пин к нему подносите, можно без звуков природы и не в лодке.
https://youtu.be/oDKpq4JlX_U
Сообщение отредактировал sparkingsparking - Среда, 02.09.2020, 10:20 |
| |
| |
| de-si-gn | Дата: Среда, 02.09.2020, 10:54 | Сообщение # 1724 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| sparkingsparking, не умеете вы пины делать  , сейчас камеру заряжу и сниму...
|
| |
| |
| sparkingsparking | Дата: Среда, 02.09.2020, 11:27 | Сообщение # 1725 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| de-si-gn, все, теперь я слышал все!
|
| |
| |
