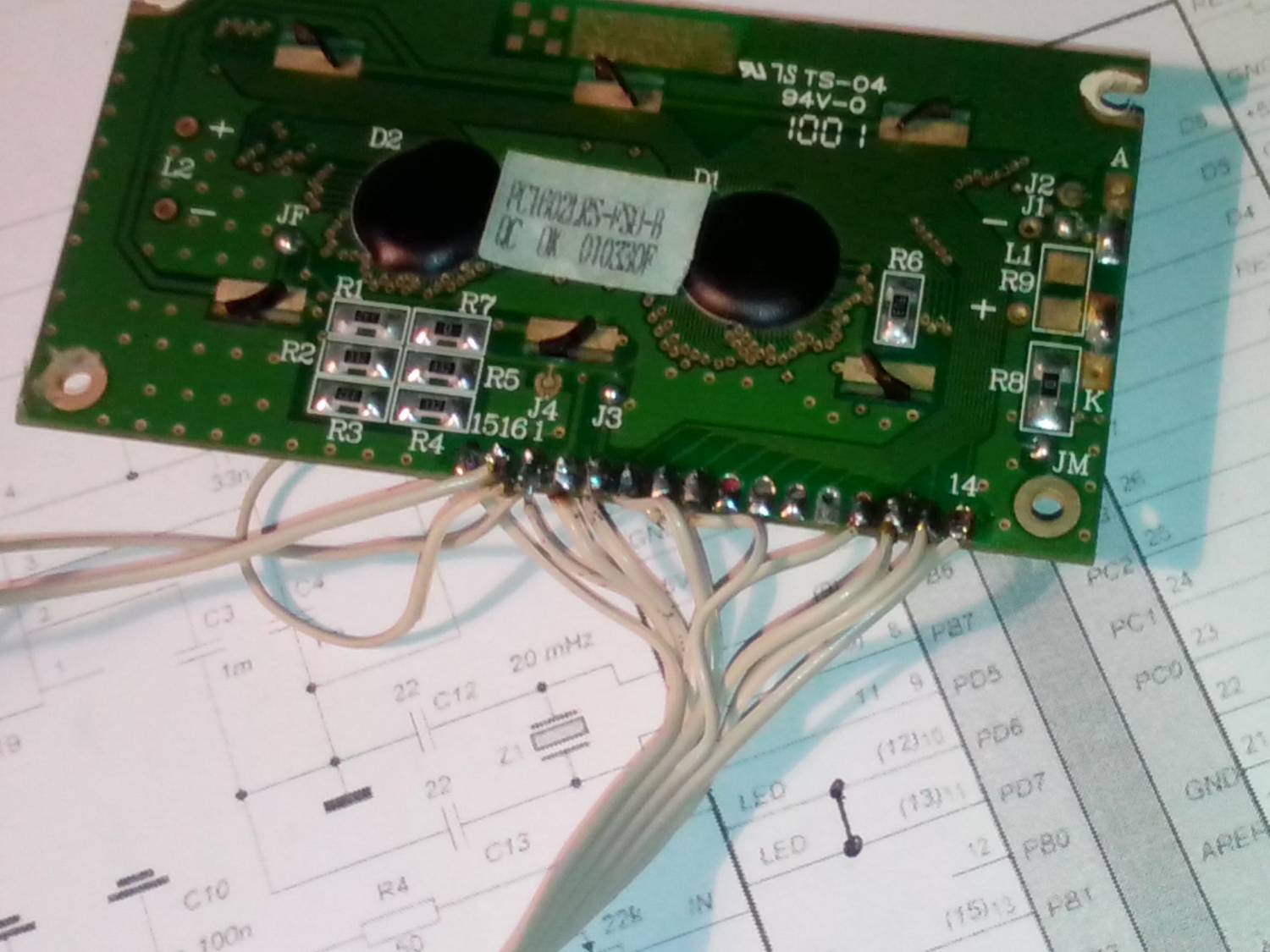

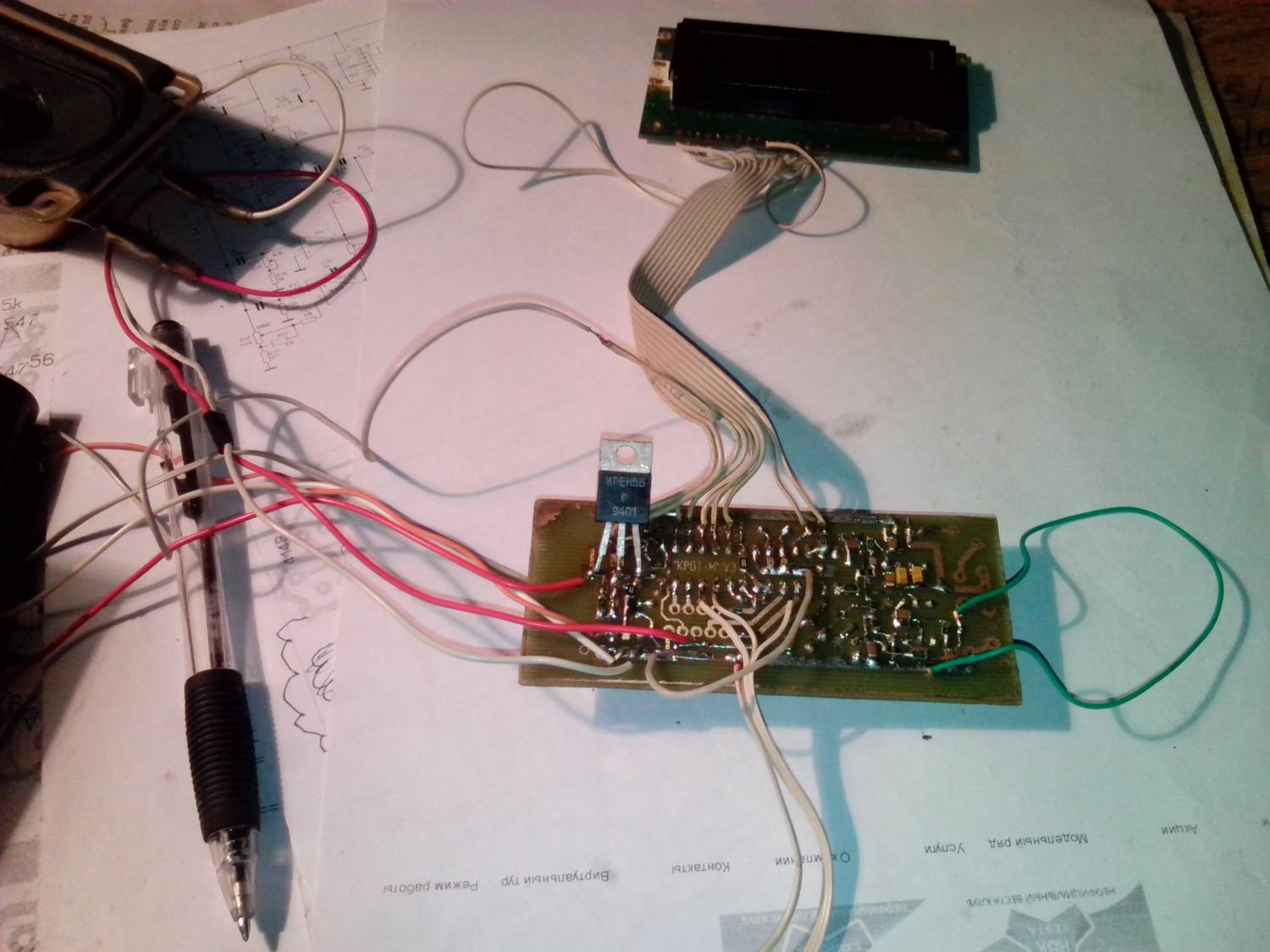

leha, фото у тебя, скажу прямо, никудышные. Но посмотрев их и PDF на индикатор http://www.farnell.com/datasheets/442174.pdf у меня закралось подозрение, что индикатор запаян не правильно. У этого индикатора хитрая нумерация контактов: 14, 13, ...., 2, 1, 16, 15. Проверь еще раз как ты его запаял, по фото отследить невозможно. Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
то что нумерация хитрая я знаю 15,16 идут спереди это подсветка. Здесь всё правильно. рвади интереса сделал схемку с этого сайта "Универсальный прибор" Заработал с первого включения. Только индикатор без кирилицы. А здесь ни как .
то что нумерация хитрая я знаю 15,16 идут спереди это подсветка.

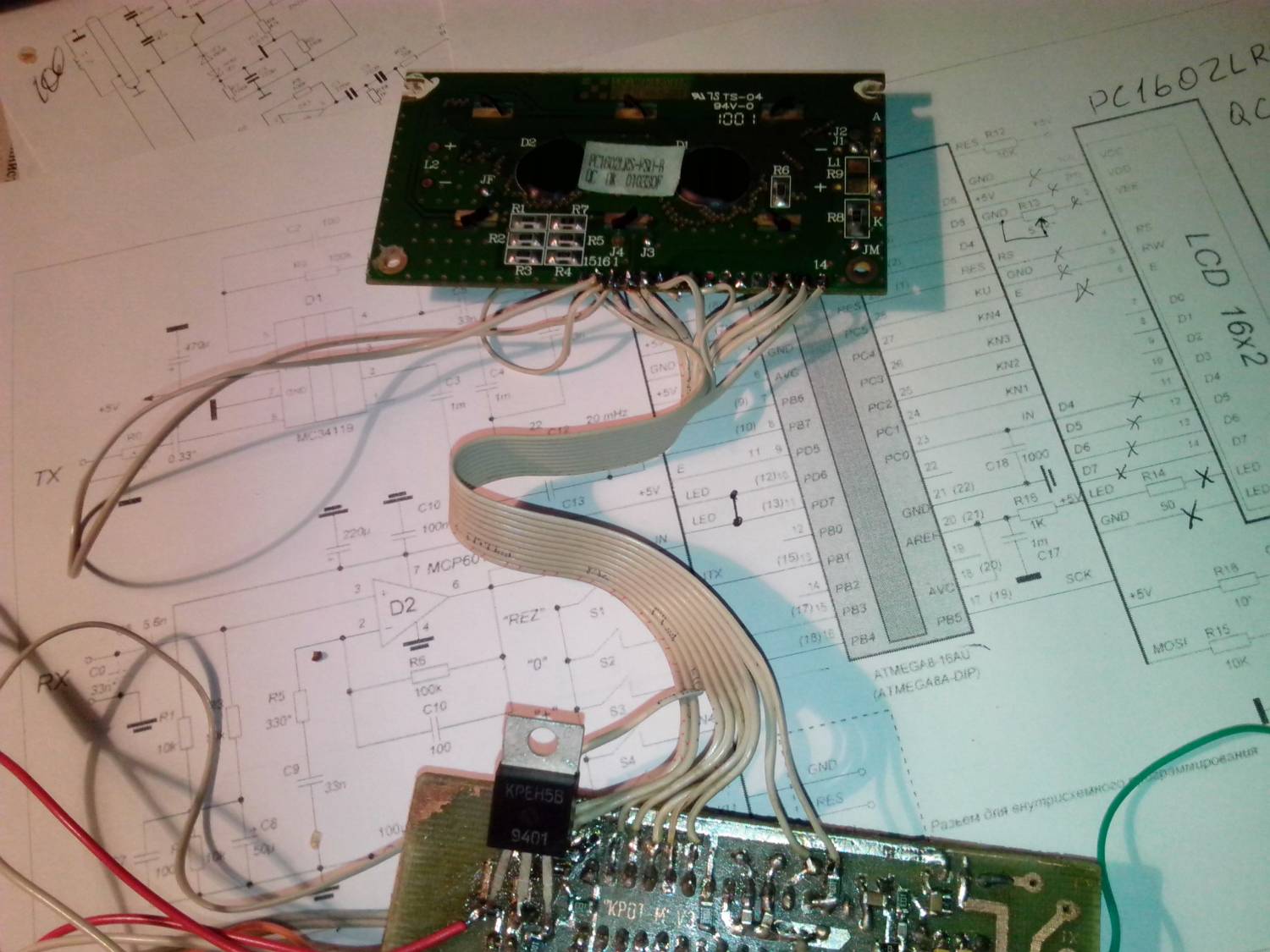

Я вижу, что у тебя подсветка идет к 14 и 13 контактам индикатора, а это по PDF 7-й и 6-й разряды данных. Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Но я четко просматриваю, что 12 и 13 выводы проца через резистор подключены к крайнему выводу индикатора, а это 14 контакт - 7-й разряд данных. Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
.
