| pictele | Дата: Пятница, 28.11.2014, 08:37 | Сообщение # 2866 |
 Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| Цитата янукович (  ) Заставили старого пердуна пол ночи в схемы смотреть
67 лет.
Но только делайте сразу КРОТ-2(3)
Сообщение отредактировал pictele - Пятница, 28.11.2014, 08:44 |
| |
| |
| янукович | Дата: Пятница, 28.11.2014, 08:55 | Сообщение # 2867 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Это понятно что К-2 это мега-аппарат! Но и К-1 не такой уж и "ВЧЕРАШНИЙ ДЕНЬ". Его, я так думаю, не стоит далеко забрасывать... Вот нас здесь насобирается много (уже есть я, Транзистор, Федя-валки...), еще кто подключится... Как насядем на Андрея, он внесет изменения в программу, ненужное выбросит, самое необходимое подкорректирует... и получится очень простой и надежный ПРИБОР! Так что кто желает, присоединяйтесь.
|
| |
| |
| fedya_valki | Дата: Пятница, 28.11.2014, 13:10 | Сообщение # 2868 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата янукович ( ) Так что кто желает, присоединяйтесь.
Хочу чтобы в меню начальные установки фаз, переключаемые кнопкой "0" были заменены на калибровку по ферриту. Если места хватит - автоматическую, не хватит - ручную, кнопками "+" и "-". Более внятную, так сказать регулировку. Поднесли, например, феррит к датчику - Крот показывает там хоть +67, хоть -76, в зависимости от датчика, кнопочками привели это к нулю и запомнили. И шкала ВДИ при этом стаёт на своё место.
Я вот сейчас от нефиг делать насилую своего первого Крота с датчиком, прекрасно работающим как со вторым Кротом, так и с обеими Квазарами. Никак не могу правильную фазу настроить.... Читать страницу КротМ не рекомендуйте - прочитана 100500 раз. Не могу добиться, чтобы по Y была нулевая реакция на феррит. В любом квадранте реагирует, и очень сильно.
Добавлено (28.11.2014, 13:10)
---------------------------------------------
Цитата pictele ( ) Но только делайте сразу КРОТ-2(3)
А третий Крот вообще можно многочастотным сделать безо всяких тумблеров - для этого оба контурных конденсатора должны быть в датчике, а для распознания рабочей частоты датчика необходимо добавить всего лишь 2 резистора делителем, один на плате постоянный, другой в разъёме датчика с земли Rx на свободный пин разъёма - тоже постоянный, но разный для каждого датчика. При настройке датчика Крот опрашивает напряжение на этом пине и запоминает так же как и рабочую частоту. При смене датчика также опросит и автоматом выставит нужную частоту и т.д. Т.е. смена профиля будет осуществляться не тумблером, а самим Кротом.
Если подобная доработка уже была кем-то предложена - не пинайте, форум про Крот-3 весь не читал
Сообщение отредактировал fedya_valki - Пятница, 28.11.2014, 13:39 |
| |
| |
| transistor856 | Дата: Среда, 03.12.2014, 22:20 | Сообщение # 2869 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| че-то не выходит настроить rx,цепляю вместо с1 рез но 10Ом,прибор виснет,и только после отпайки оного перезапускаеться и работает как ни в чем не бывало,tx настроена так-F-9,9kHz,переменки-10.3 Вольта,катухи DD tx-50 витков проводом 0.5,rx-205 витков проводом 0.2
|
| |
| |
| янукович | Дата: Четверг, 04.12.2014, 05:22 | Сообщение # 2870 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата transistor856 ( ) цепляю вместо с1 рез но 10Ом,прибор виснет
Даю 99% что идет "просадка" напряжения. Чем прибор питаете и какое потребление Крота с датчиком и без? Резистор попробуйте чуть по-больше поставить 30-50 ом.
|
| |
| |
| transistor856 | Дата: Четверг, 04.12.2014, 06:42 | Сообщение # 2871 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| Питаю блок питания 9 в 300мА,потребление 25мА,с tх-39,5мА. Добавлено (04.12.2014, 06:42)
---------------------------------------------
Да,и катушки разносить в горизонтальной плоскости или вертикальной и на какое растояние?Форум читал,но не запамятовал на какой странице уже видел ответ на свой вопрос.
|
| |
| |
| янукович | Дата: Четверг, 04.12.2014, 06:59 | Сообщение # 2872 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата transistor856 ( ) потребление 25мА,с tх-39,5мА.
Датчики разносить горизонтально, на расстояние 50 см приблизительно.
|
| |
| |
| Garcia | Дата: Понедельник, 29.12.2014, 00:19 | Сообщение # 2873 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Привет, я новый подарок.
Я хочу построить детектор KPOT-м, я купил микроконтроллер Atmega88-20PU и схема переходит ATMEGA8-16PU требуется.
Стоит ли микроконтроллер Atmega88-20PU?
Спасибо.
Сообщение отредактировал Garcia - Понедельник, 29.12.2014, 00:20 |
| |
| |
| янукович | Дата: Понедельник, 29.12.2014, 07:45 | Сообщение # 2874 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата Garcia ( ) Стоит ли микроконтроллер Atmega88-20PU?
Такой контроллер не годится. Ищите те что на схеме указаны.
|
| |
| |
| transistor856 | Дата: Понедельник, 12.01.2015, 21:34 | Сообщение # 2875 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| здраствуйте,а есть ли русские прошивки на данный мд?пока пользуюсь прошивкой 8g,она самая понятная из всех. Добавлено (12.01.2015, 21:34)
---------------------------------------------
а катушки экранировать обе,или только рх?
|
| |
| |
| янукович | Дата: Понедельник, 12.01.2015, 21:46 | Сообщение # 2876 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Обе.
|
| |
| |
| perico776 | Дата: Среда, 14.01.2015, 23:58 | Сообщение # 2877 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Я купил в Китае ATMEGA8-16PU. Верно?
Приносим извинения за язык.
Я Гарсия.
|
| |
| |
| янукович | Дата: Четверг, 15.01.2015, 06:35 | Сообщение # 2878 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| perico776,
|
| |
| |
| perico776 | Дата: Четверг, 15.01.2015, 16:17 | Сообщение # 2879 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Спасибо.
У меня есть несколько вопросов, я надеюсь, вы не возражаете.
Будет ли это схема испытания?
Если не проверял, что схема РЕКОМЕНДУЕМ строить?
|
| |
| |
| янукович | Дата: Четверг, 15.01.2015, 17:17 | Сообщение # 2880 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline

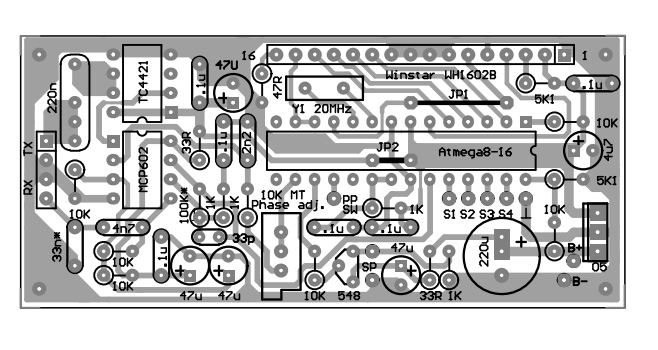

| Эту плату строили на http://www.geotech1.com/forums/forum.php Там спросите, или сами все проверьте по схеме.
|
| |
| |
|
|
