Варианты конструкций КРОТа-2
|
|
| янукович | Дата: Среда, 04.09.2019, 21:01 | Сообщение # 931 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Красивый самолет летает сразу... А некрасивый, не летает.
|
| |
| |
| --Zenit-- | Дата: Четверг, 05.09.2019, 21:18 | Сообщение # 932 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 4ff5fd2 (  ) Заметил что в процессе совершенствования Крот 2/3 автор изменяет емкость конденсатора С1 22nF > 15nF > 10nF . Очевидно это делается для увеличения чувствительности прибора.Емкость С1 частично компенсирует индуктивное сопротивление приемной катушки датчика , при этом сигнал на входе Rx увеличивается. Было проверено на датчике в корпусе DD 320x340 http://www.radiodom.org/forum/7-36-30204-16-1561124548 влияние величины емкости С1 на напряжение разбаланса на частоте 13кГц. Вначале был установлен С1 10nF . При замене на 22nF показания Крот 2/3 уменьшились на 9% . При замене 10nF на 6,8nF показания Крот 2/3 увеличились на 8% . Максимальный сигнал на входе прибора будет при последовательном резонансе индуктивности приемной катушки и С1 на рабочей частоте датчика. ( Расчетное значение С1 для моей приемной катушки около 6nF ) ВЫВОДЫ 1. Для тех , кто давно делал Крот 2/3 , имеет смысл заменить С1 на 10nF , как в последней авторской схеме , - универсальное значение для всех типов датчиков. 2. Для тех , кто преимущественно пользуется одним датчиком DD 270 - DD 320 на частотах 12-14кГц , можно уменьшить емкость С1 до величины примерно 6,8nF . Проще это сделать установкой дополнительного пленочного конденсатора . Нужно отпаять провод датчика от платы ( на входе Rx возле C1 ) и в разрыв цепи включить конденсатор. Если был С1= 10nF то включаем последовательно 22nF . И наоборот . Получим общую емкость С1 около 6,8nF . 3. Для тех , кто хочет добиться максимальной чувствительности с одним датчиком , необходимо вычислить в онлайн калькуляторе ( на coil32.ru ) емкость конденсатора С1 при последовательном резонансе приемной катушки на вашей рабочей частоте. Примечания Для DD200 и менее на частотах 12-14кГц эффект незначителен - оставляем С1 = 10nF. Измеренные индуктивности приемных катушек датчиков ; DD320 25mH ; DD200 15mH ; омега200 9mH . После замены необходимо настроить фазу по ферриту. Дополнительных сантиметров не измерял , если найдутся желающие - пусть нам доложат Если кто не дружит с паяльником - лучше в прибор не лезть, а то сломаете зы Для тех , кто забыл (или не знал ) , - емкость двух последовательно соединенных конденсаторов равна произведению емкостей деленную на их сумму
Интересная теория. Если посмотрим на схему смарт крота,то увидим что приемная обмотка нагружена резистором RA3 номиналом 3 кОм (с которого операционник снимает напряжение)+резистор RA2-3 кОм || конденсатор CA2 10 мкФ. Сопротивление конденсатора CA2 переменному току считаем равным нулю и получается что резистор RA2 зашунтирован конденсатором.Входное сопротивление усилителя считаем бесконечностью и получаем схему контура: индуктивность катушки+активное сопротивление катушки(100 Ом примерно)+ RA3+CA2+CA1.Считаем что CA2+CA1=CA1.
Считаем полное сопротивление для катушки Рх 200 витков 220 диаметр с CA1=10 нан,получаем 3300 Ом,считаем для CA1=5 нан(резонанс) получаем 3100 Ом. Итого разница 200 Ом.
Допустим приемная катушка выдает 1 вольт.
Для CA1=10 нан: 1/3300=0.000303 А,умножаем на 3000 Ом=0.909 Вольт
Для CA1=5 нан:1/3100=0,000323 А,умножаем на 3000 Ом=0,968 Вольт.
Итого разница 6,4% как бы не очень и мало. Теория подтверждает ваши практические выкладки.
Сообщение отредактировал --Zenit-- - Четверг, 05.09.2019, 21:20 |
| |
| |
| TCB | Дата: Вторник, 10.09.2019, 20:24 | Сообщение # 933 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2176
Статус: Offline

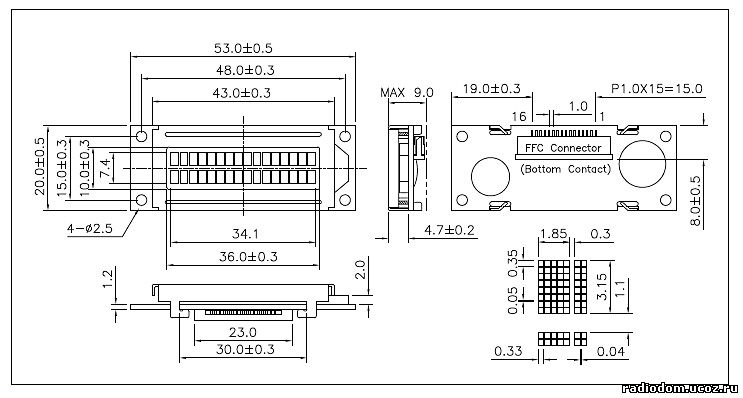

| Цитата mongol791 ( ) Вот бы такой или похожий корпус прицепить к Кроту
По ссылке открывается дисплей...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| --Zenit-- | Дата: Вторник, 10.09.2019, 21:04 | Сообщение # 934 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) Вот бы такой или похожий корпус прицепить к Кроту, кого бы это попросит
Ваша ссылка сломала форум)
|
| |
| |
| mongol791 | Дата: Вторник, 10.09.2019, 22:14 | Сообщение # 935 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| ну я имел виду дисплей, но потом впихнуть его в маленький корпус ))
|
| |
| |
| Andrew | Дата: Суббота, 05.10.2019, 18:47 | Сообщение # 936 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline

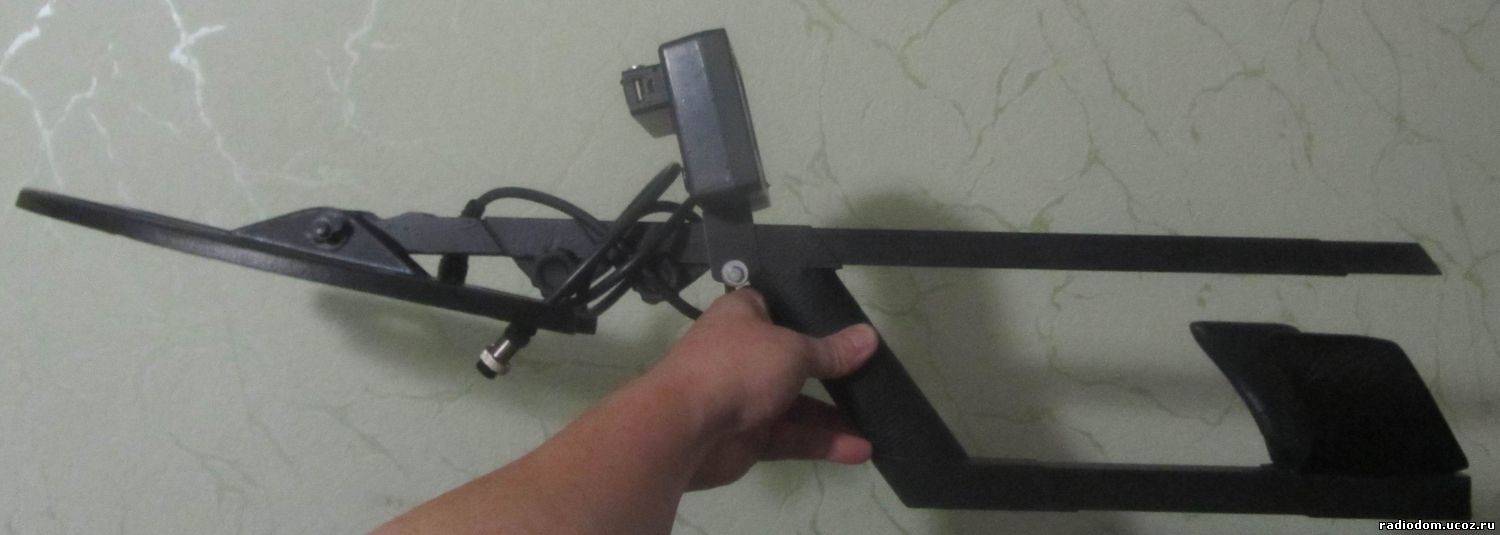

| Мой новый "Крот" ! Общий вес 1100 грам, катушка "бабочка" 400 г. ( в диапазоне температур от 0 до 40 и диапазоне частот от 7 до 15 кгц разбаланс не более 100 мВ. На фото с блоком "Крот2" - 2 частоты 8 и 12.5 кгц прошивка "Мульти+" . В грунте до 35 см на 5 коп с определением положительного ВДИ !...
Теперь на коп не кто не возьмет..)
|
| |
| |
| янукович | Дата: Суббота, 05.10.2019, 19:57 | Сообщение # 937 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Крутяк! А штангу как делали, печатали?
|
| |
| |
| Andrew | Дата: Суббота, 05.10.2019, 23:08 | Сообщение # 938 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Штангу купил, был один спец на ОЛХ ..
|
| |
| |
| apeks | Дата: Воскресенье, 20.10.2019, 13:53 | Сообщение # 939 |
 Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| штанга зачетная, у меня как у собаки Павлова "слюни потекли"
скорей всего печать 3Д для смолы слишком трудоемкое изделие да вес тоже подтверждает печать
Сообщение отредактировал apeks - Воскресенье, 20.10.2019, 13:53 |
| |
| |
| Andrew | Дата: Воскресенье, 20.10.2019, 16:17 | Сообщение # 940 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата apeks ( ) скорей всего печать 3Д
Вся штанга , технология ткань+эпоксидка+ручная работа. Трудоемкость колосальная.
Печать не обеспечит нужной прочности...
|
| |
| |
| apeks | Дата: Воскресенье, 20.10.2019, 16:50 | Сообщение # 941 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| офигеть одним словом, наверное один два экземпляра от мастера, я эпоксидом и одну если не осилю то рожать точно долго буду
можно попробовать полиэфиркой но она дает сильную усадку и работать нужно быстро продумав до мелочей весь техпроцес
|
| |
| |
| apeks | Дата: Четверг, 31.10.2019, 09:16 | Сообщение # 942 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline

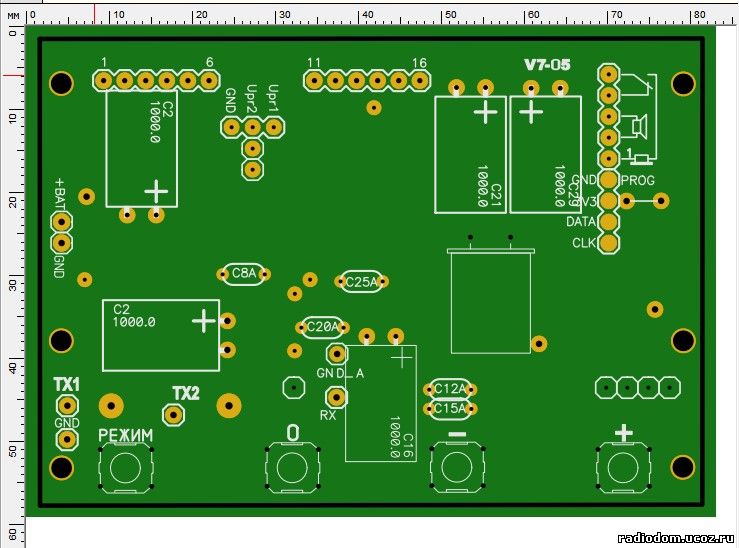

| перелопатил полностью плату 7-05 как по питанию так и убрал радиоканал с блютузом
по радиоканалу при наличии джека для наушников в блоке МД нет смысла высаживать батарею еще одного изделия
по блютузу еще смешней, он нужен если голову мд засунули в сапог и управа с смарта, так же думаю неудобно в одной руке МД в другой смарт а фискарь куда? тут больше подойдут Vr очки но приложение Крота не подходит
кажется обьяснил мое видение упрощений
блютуз вообще хороший задел на дистанционный поиск дронами с засечкой GPS точек
Сообщение отредактировал apeks - Четверг, 31.10.2019, 09:30 |
| |
| |
| mongol791 | Дата: Четверг, 31.10.2019, 09:39 | Сообщение # 943 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| apeks, что за вариант платы? Переделывали Вы? Добавлено (31.10.2019, 09:42)
---------------------------------------------
Проверили? Файл для печати будет?  Добавлено (31.10.2019, 09:47)
---------------------------------------------
еще бы по ширине убрать сантиметра так с полтора +
|
| |
| |
| apeks | Дата: Четверг, 31.10.2019, 11:35 | Сообщение # 944 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| mongol791
плата прототип от TCB V7-05 самая крайняя кажется
файл печати выложу после сборки и проверки, не исключены еще правки
по ширине убран максимум под дисплей
Сообщение отредактировал apeks - Четверг, 31.10.2019, 11:38 |
| |
| |
| TCB | Дата: Четверг, 31.10.2019, 14:29 | Сообщение # 945 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2176
Статус: Offline
| Цитата apeks ( ) перелопатил полностью плату 7-05 как по питанию так и убрал радиоканал с блютузом
