Варианты конструкций КРОТа-2
|
|
| TCB | Дата: Четверг, 31.10.2019, 14:30 | Сообщение # 946 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2177
Статус: Offline
| Цитата apeks (  ) по ширине убран максимум под дисплей
И у Вас электролиты попали под дисплей, могут возникнуть проблемы с установкой платы (по высоте).
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Четверг, 31.10.2019, 14:33 |
| |
| |
| apeks | Дата: Четверг, 31.10.2019, 15:18 | Сообщение # 947 |
 Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Цитата TCB ( ) у Вас электролиты попали под дисплей, могут возникнуть проблемы с установкой платы (по высоте).
кнопки 6х6х13 , задумка изначально была изза кварца со стороны монтажа на боку, электролиты планируются 1500-2200мкфХ6.3вольт с материнок они не такие "толстые"
плата не под конкретный корпус, приходится клеить из того что попадется (4 раза пытался купить-ни разу не приехали и с тех пор судьбу больше не испытываю)
вгонять плату в размер дисплея нет смысла, тогда все равно делать модуль управления
Добавлено (31.10.2019, 15:23)
---------------------------------------------
Цитата TCB ( ) Цитата apeks ()перелопатил полностью плату 7-05 как по питанию так и убрал радиоканал с блютузом
Можно было просто взять предыдущую версию платы...  потому взял крайнюю вашу схему и плату как актуальные на данный момент по изменениям схема-прошивки
Сообщение отредактировал apeks - Четверг, 31.10.2019, 20:03 |
| |
| |
| de-si-gn | Дата: Суббота, 02.11.2019, 08:53 | Сообщение # 948 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Мини 1602 для мини Крота https://ru.aliexpress.com/item/32811843739.html
|
| |
| |
| mongol791 | Дата: Суббота, 02.11.2019, 09:29 | Сообщение # 949 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата de-si-gn ( ) Мини 1602 для мини Крота |
| |
| |
| fedya_valki | Дата: Суббота, 02.11.2019, 10:25 | Сообщение # 950 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата mongol791 ( ) Со стандартным громоздко получается, размеры привязаны к экрану. |
| |
| |
| mongol791 | Дата: Суббота, 02.11.2019, 11:10 | Сообщение # 951 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата fedya_valki ( ) Почему громоздко? ТСВ выкладывал платы под корпус Z-79, он маленький и всё туда залазит хорошо, даже стандартный дисплей |
| |
| |
| de-si-gn | Дата: Суббота, 02.11.2019, 11:36 | Сообщение # 952 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата mongol791 ( ) по сегодняшнему дню приборы с большими головами не так привлекательны
Наоборот, все фирменные сейчас с огромными вертикальными экранами на весь корпус.
Я же МД больше слушаю (4-10 тонов достаточно), поэтому экран нужен только для настройки, да напряжение посмотреть.
С мини экраном Крота можно разместить в ручке, как Смарт.
|
| |
| |
| mongol791 | Дата: Суббота, 02.11.2019, 11:50 | Сообщение # 953 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата de-si-gn ( ) С мини экраном Крота можно разместить в ручке, как Смарт. Цитата de-si-gn ( ) Наоборот, все фирменные сейчас с огромными вертикальными экранами на весь корпус. Цитата de-si-gn ( ) поэтому экран нужен только для настройки, да напряжение посмотреть. |
| |
| |
| apeks | Дата: Суббота, 02.11.2019, 12:50 | Сообщение # 954 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Цитата de-si-gn ( ) Мини 1602 для мини Крота
кстати был бы интересен вариант с 7735spi. габарит вдвое меньше 1602 при одинаковой практически цене. по включению ног меньше, пикселей впринципе хватает для большей инфы на дисплее и плюс все в "цвете" можно отобразить
и из самодельных кажется ни у кого таких вариантов нет, все зациклились на 1602
Сообщение отредактировал apeks - Суббота, 02.11.2019, 13:04 |
| |
| |
| de-si-gn | Дата: Суббота, 02.11.2019, 13:18 | Сообщение # 955 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| apeks, с олед 128х64 - это Смарт с читалкой от --Zenit--
Цветной графический на солнце будет слепнуть, под него нужно переделывать прошивку.
Под Мини 1602 все есть, только сделать маленькую плату... может зимой займусь (Если ничего интереснее не появится  )
|
| |
| |
| apeks | Дата: Суббота, 02.11.2019, 15:52 | Сообщение # 956 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| de-si-gn, Цитата de-si-gn ( ) Под Мини 1602 все есть, только сделать маленькую плату... может зимой займусь (Если ничего интереснее не появится )  тогда можно было "над платой попотеть" такто там не сложно, электролиты перевести на танталовые смд и сжать плотней монтаж с заменой некоторых с 0805 на 0603
а по цветным действительно чтото не подумал по засветке
Сообщение отредактировал apeks - Суббота, 02.11.2019, 15:56 |
| |
| |
| --Zenit-- | Дата: Суббота, 02.11.2019, 21:27 | Сообщение # 957 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата de-si-gn ( ) Наоборот, все фирменные сейчас с огромными вертикальными экранами на весь корпус. |
| |
| |
| apeks | Дата: Воскресенье, 03.11.2019, 15:55 | Сообщение # 958 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| --Zenit--, Цитата --Zenit-- ( ) Вот такие мне нравятся.Экранчик 40ммх70 мм и плата под этот размер |
| |
| |
| apeks | Дата: Четверг, 07.11.2019, 01:10 | Сообщение # 959 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline

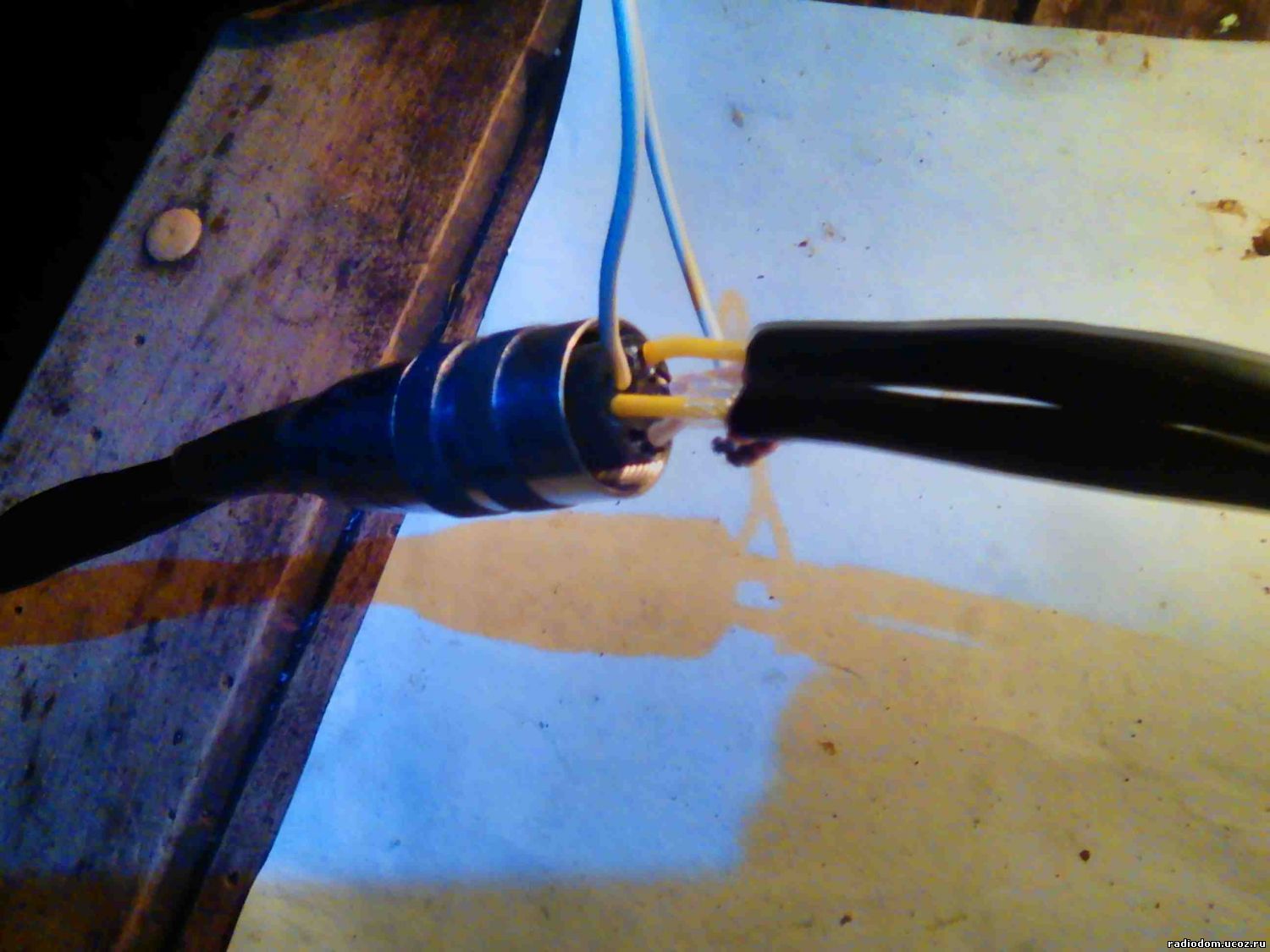

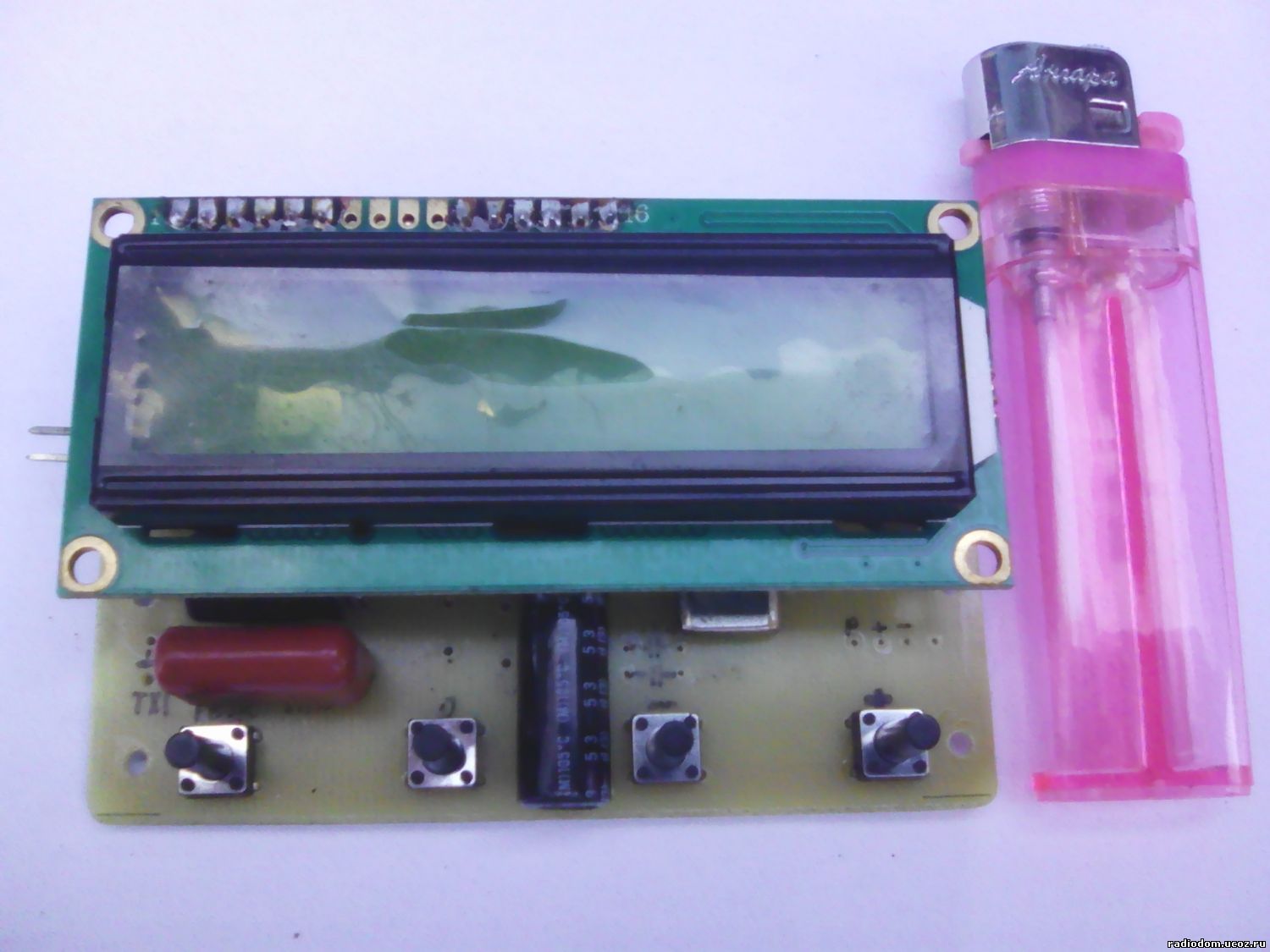

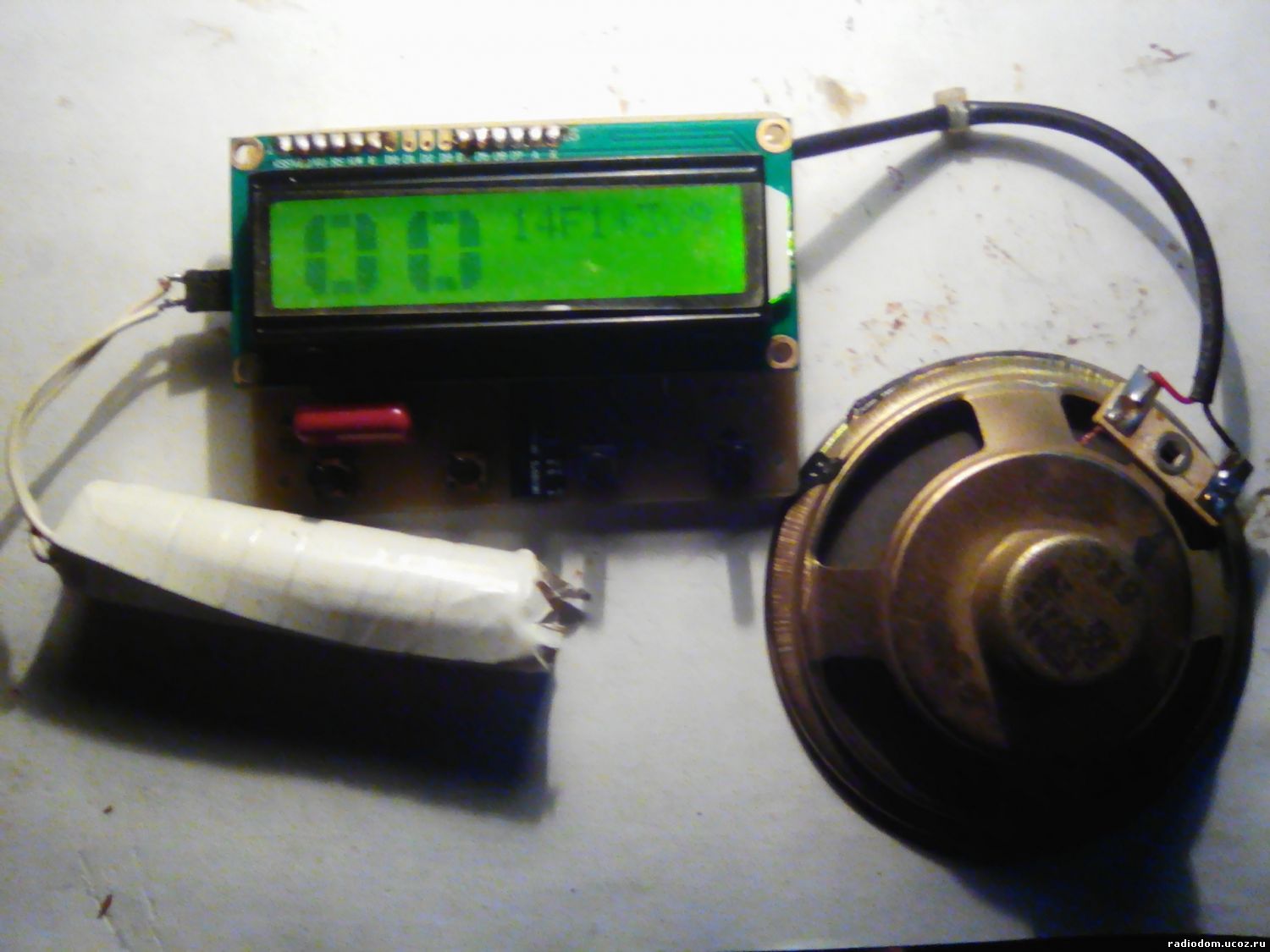

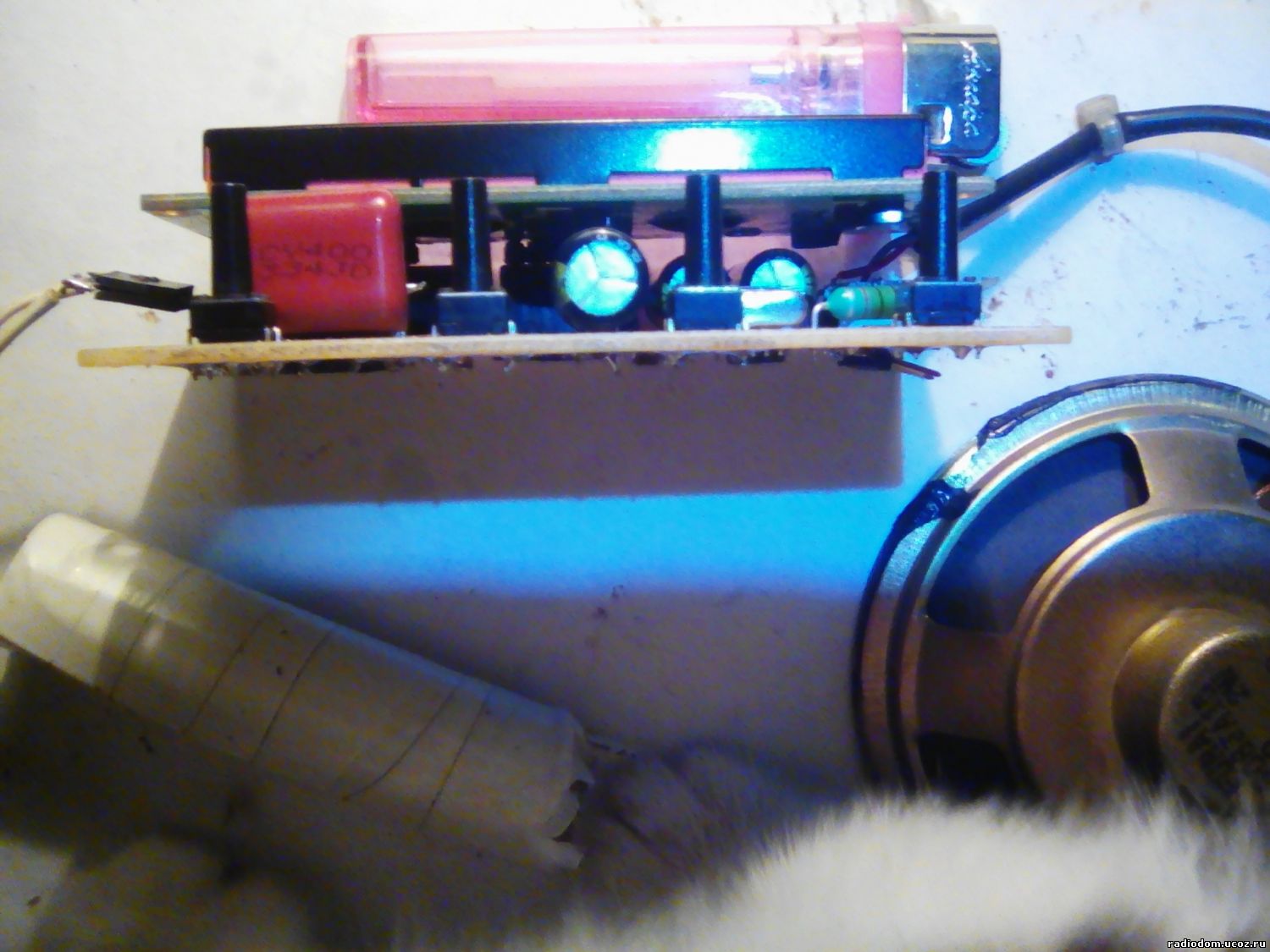

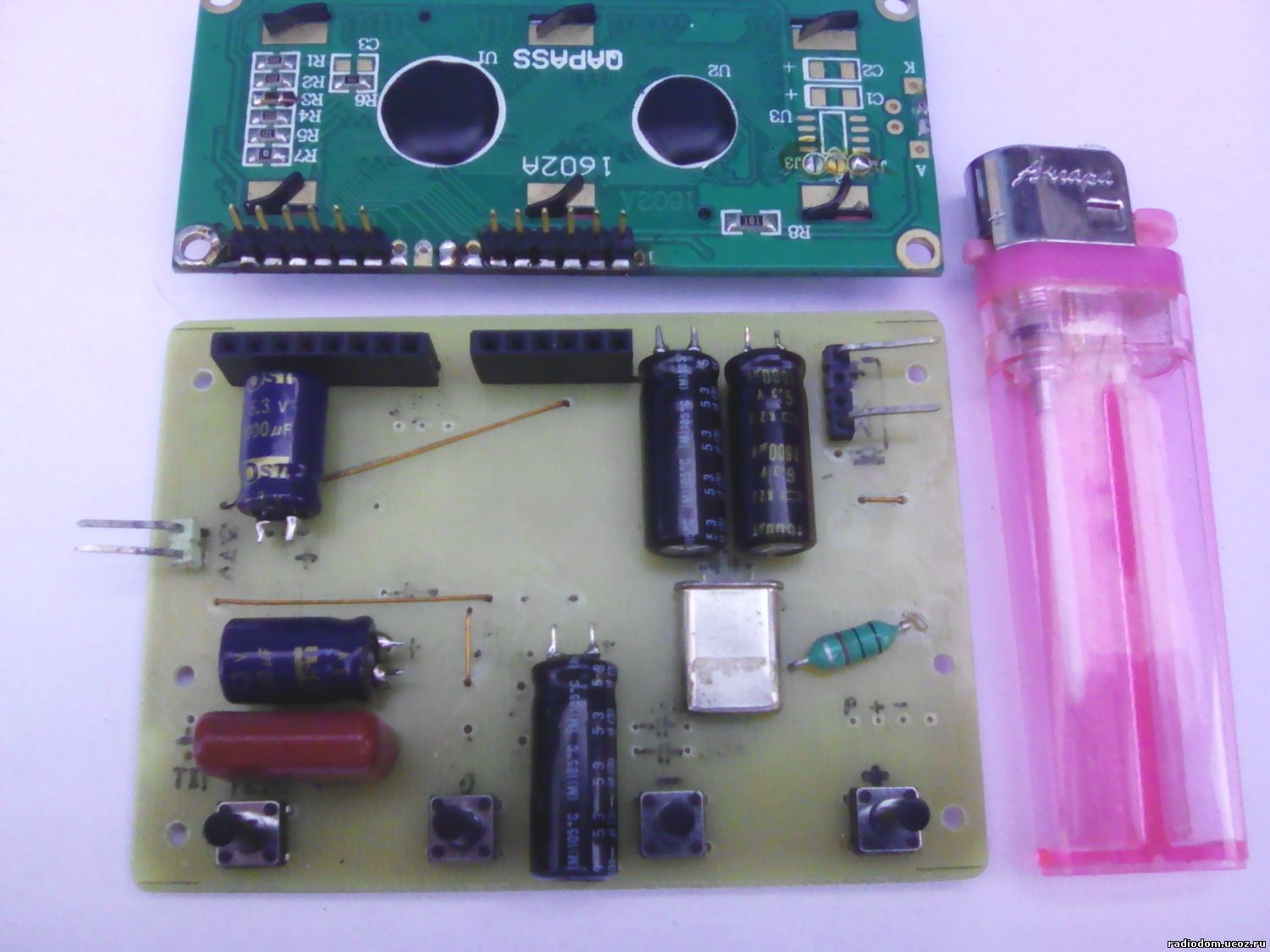

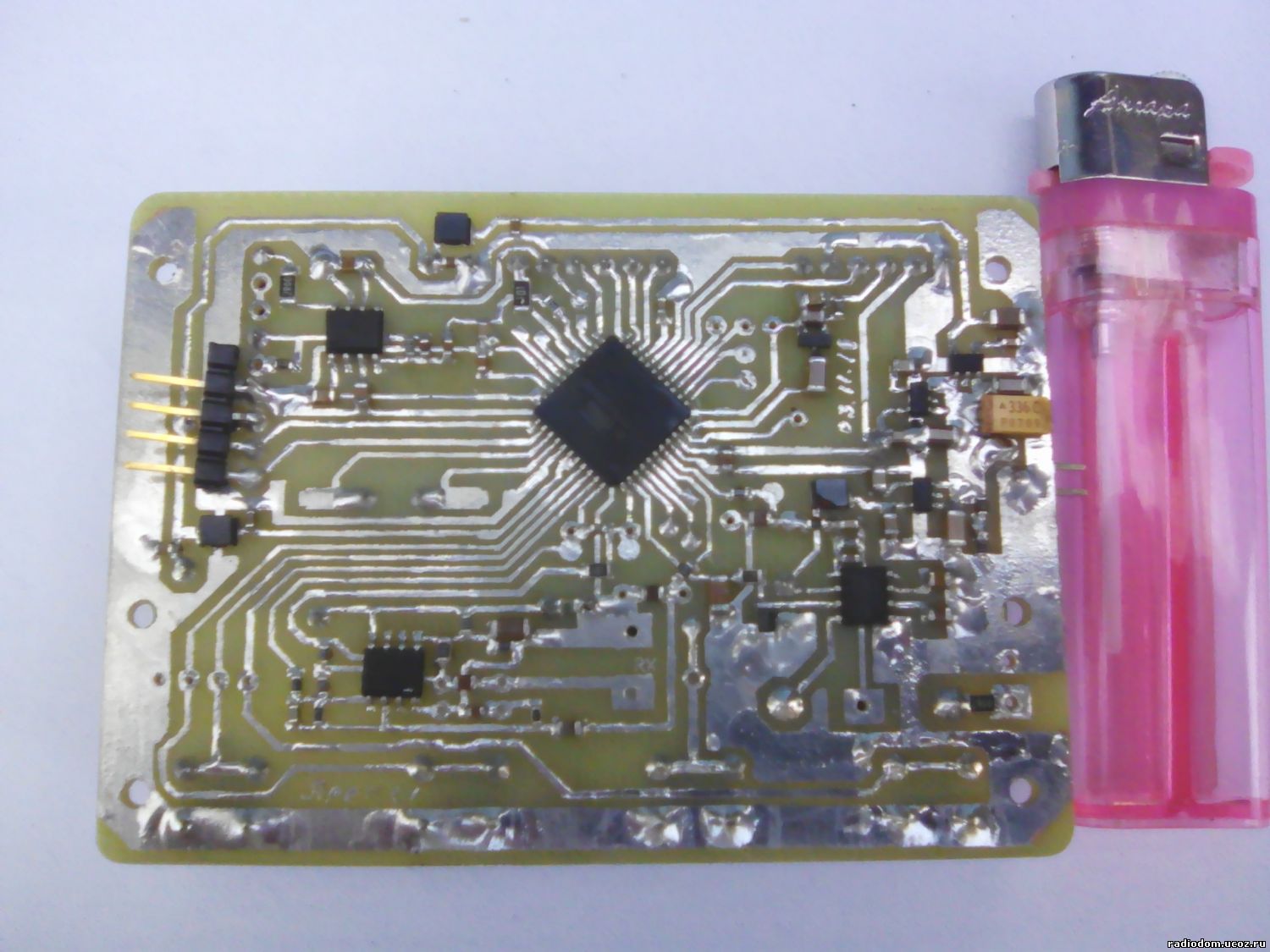

| вроде спаял,включил-работает
завтра время если будет поженю с датчиком от Крот М потестирую и потом выложу lay
в процесе пайки вылезло пару мелких косяков разводки и не исключены еще
да и дисплей контраст нужно четче вывести (он и на 5ти вольтах был неадекват)
потребление без датчика с вкл подсветкой 57мА

Сообщение отредактировал apeks - Четверг, 07.11.2019, 13:09 |
| |
| |
| mongol791 | Дата: Четверг, 07.11.2019, 14:25 | Сообщение # 960 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| apeks,
|
| |
| |
